1. En résumé:

DC CAD-INDUSTRIE vous offre les outils nécessaire pour la réalisation de schémas de Principe, schémas de Puissance, schémas de Commandes, Borniers et Layout (vue de composants dans coffrets). Chaque icône du Menu Principal amène un menu spécifique à l'écran.

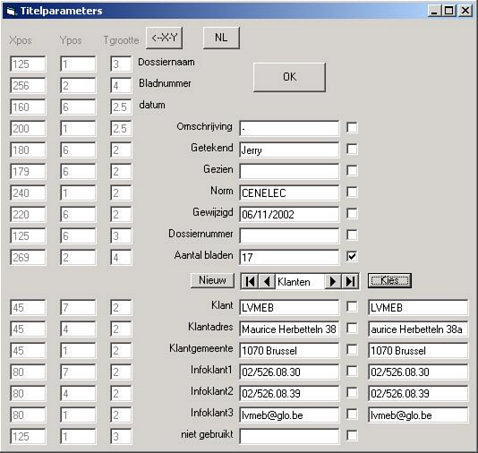

Le cartouche d'entête du dessin a été réalisé avec les paramètres de titre. Avec ce paramètrage de titre l'utilisateur peut définir ces propres titres et peut remplir les données nécesaires au début d'un nouveau dossier. La dernière version du programme dispose également d'une base de donnée concernant les données du client.


2. Dessin d'un schéma de Puissance

L'icône  nous permet de commencer un nouveau schéma de puissance.

2.1 Insertion de Charges

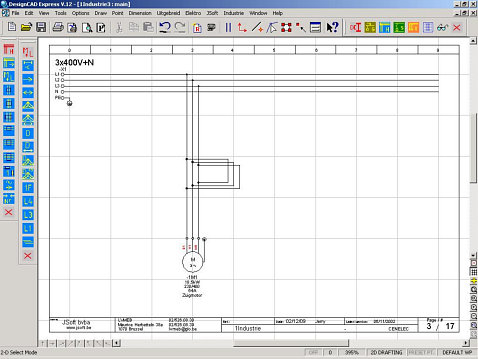

Cette fonction nous permet de placer les grandes charges: Nous choisissons les symboles du Menu Moteur et Lignes et les positionons dans le plan. Dans l'exemple nous dessions un Moteur classique 2 directions (bi-directionnel).

Dans l'exemple nous dessions un Moteur classique 2 directions (bi-directionnel).

2.2 Implantation des Interrupteurs des Protections Moteur et Contacteurs

Pour implanter l'interrupteur principal, nous cliquons sur l'icône pour placer un symbole de 4 fils horizontaux.

Dans le Menu qui apparaît, nous choisissons notre interrupteur principal en cliquant sur l'icône.

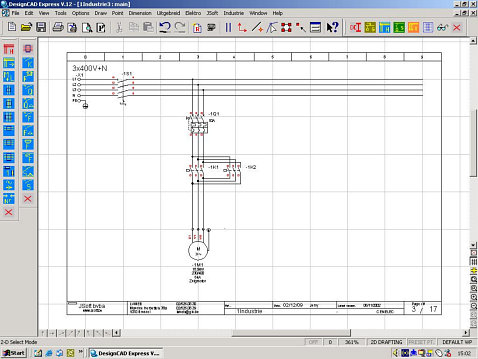

Maintenant, nous pouvons insérer un interrupteur des protection Moteur et Contacteurs. Ensuite nous cliquons sur l'icône pour implanter le symbole des 3 lignes verticales.

Pour le placement de la Protection Moteur nous cliquons sur l'icône

Pour le placement des Contacteurs nous cliquons sur l'icône

Placement des numéros de Fil et des numéros de Bornes

Pour le placement des numéros de Fil et des numéros de Bornes nous cliquons sur l'icône


Cet icône amène une barre de Menu à l'écran à partir de laquelle nous pouvons insérer les numéros nécessaires au dessin.

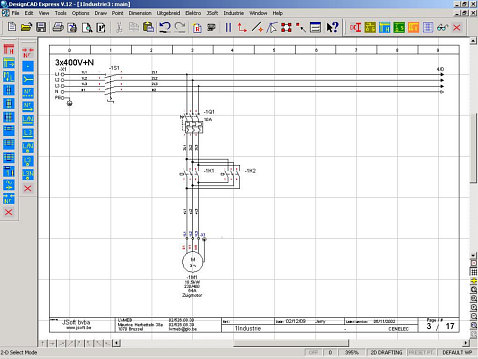

Nous obtenons alors le résultat suivant:
