DesignCAD 2D3D Pro Max 2022 (v31)
bied volgende nieuwigheden

Import en Export van DWG-DXF bestanden bijgewerkt.

Wanneer U DesignCAD tekeningen uitwisselt met andere Cad programma's of omgekeerd, (Importeren en exporteren in DWG en/of DXF) is het raadzaam om uw DesignCAD pakket te Upgraden, want deze DWG en DXF bestanden evolueren eveneens en worden bijna jaarlijks aangepast.

Inderdaad, elke nieuwe DesignCAD versie is bijgewerkt en aangepast aan de actuele compatibiliteitsnorm. Dit betekent dat de oudere DesignCAD versies (evenals de oude versies van andere CAD software) niet meer compatibel zijn met de nieuwste standaardformaten.

Deze Upgrade voorkomt veel tijdverlies en stresserende onderbrekingen in uw werkplanning. Wacht niet tot een of ander onoverkomelijk probleem zich voordoet om uw DesignCAD programma te actualiseren.

Zonder rekening te houden met deze mogelijkheden geniet U echter ook van de nieuwste ontwikkelingen, functies en opdrachten van DesignCAD.

Elk van de volgende DesignCAD versies kunnen geactualiseerd worden (Upgrade).
De prijs is aangepast volgens de versie te upgrade. Kijk op de prijslijst knop.

  • Pro Design II v1, v2
  • DesignCAD 2D v3 DOS DesignCAD 2D v4 DOS
  • DesignCAD 2D v5 DOS en DesignCAD 3D (DOS) DesignCAD 2D v6 DOS en DesignCAD 3D v4 (DOS)
  • DesignCAD v7 WINDOWS en DesignCAD 3D v5 (WINDOWS)
  • DesignCAD v8 WINDOWS en DesignCAD 3D v8 (WINDOWS)
  • DesignCAD 2D/3D v9 WINDOWS (97 in Engels)
  • DesignCAD 2D/3D Pro 2000 v10 WINDOWS
  • DesignCAD 2D/3D Pro 3000 v11 WINDOWS
  • DesignCAD 2D/3D Pro 4000 v12 WINDOWS (MAX en express v12 in Engels)
  • DesignCAD 2D/3D Pro 5000 v13 WINDOWS (MAX PLUS v13 in Engels)
  • DesignCAD 2D/3D Pro MAX v14 en 2D Express v14 in het Engels
  • DesignCAD 2D/3D Pro MAX v15 en 2D Express v15 in het Engels
  • DesignCAD 2D/3D Pro MAX v16 en 2D Express v16 in het Engels
  • DesignCAD 2D/3D Pro MAX v17 en 2D Express v17 in het Engels
  • DesignCAD 2D/3D Pro MAX v18 en 2D Express v18 in het Engels
  • DesignCAD 2D/3D Pro MAX v19 en 2D Express v19 in het Engels
  • DesignCAD 2D/3D Pro MAX v19 en 2D Express v19 in het Engels
  • DesignCAD 2D/3D Pro MAX v20 en 2D Express v20 in het Engels
  • DesignCAD 2D/3D Pro MAX v21 en 2D Express v21 in het Engels
  • DesignCAD 2D/3D Pro MAX v22 en 2D Express v22 in het Engels
  • DesignCAD 2D/3D Pro MAX v23 en 2D Express v23 in het Engels
  • DesignCAD 2D/3D Pro MAX v24 en 2D Express v24 in het Engels
  • DesignCAD 2D/3D Pro MAX v25 en 2D Express v25 in het Engels
  • DesignCAD 2D/3D Pro MAX  2016 v26 en 2D Express 2016 v26 in het Engels
  • DesignCAD 2D/3D Pro MAX  2018 v27 en 2D Express 2018 v27 in het Engels
  • DesignCAD 2D/3D Pro MAX  2019 v28 en 2D Express 2019 v28 in het Engels
  • DesignCAD 2D/3D Pro MAX  2020 v29 en 2D Express 2020 v29 in het Engels
  • DesignCAD 2D/3D Pro MAX  2021 v30 en 2D Express 2021 v30 in het Engels
  • DesignCAD 2D/3D Pro MAX  2021 v31 en 2D Express 2021 v31 in het Engels



DesignCAD 2019: pdf met beelden
DesignCAD 2018: pdf met beelden
DesignCAD 2016: pdf met beelden
DesignCAD v25: pdf met beelden
DesignCAD v23: pdf met beelden




DesignCAD 2022

nieuwe functies (pdf)





DesignCAD 2021

nieuwe functies



Nieuw 3D Data voor eenvoudiger Architecturaal Ontwerp

Nieuw DesignCAD 3D MAX versie 21 bevat 600 3D modellen die je simpelweg via drag and drop aan je model toevoegt. Elk symbool, inclusief textuur, kan worden aangepast aan je eigen wensen. Maak alvast je keuze:

·      129 basis elementen – deuren en ramen en hun beslag en afwerking, open haarden, houten lijstwerk en veel meer ....

·      234 keuken elementen – kasten, toestellen, kranen, gootstenen, tellers en nog veel meer ...

·      52 badkamer elementen– baden, kranen, gootstenen, wastafels en nog veel meer ...

·      134 interieur elementen – meubilair, verlichtingselementen en huisinrichting, en nog veel meer ...

·      51 office elementen – bureaus, opslag en archiefkasten, tafels, rekken en nog veel meer ...

NIEUW : AutoCAD 2011 Ondersteuning

Werk met de laatste AutoCAD® files. Importeer/Exporteer AutoCAD 2010 en 2011 .DWG en .DXF bestanden voor een optimale samenwerking met de laatste Autodesk® software versies. Inclusief  compatibiliteit met AutoCAD® layouts en PaperSpace, AutoCAD® laagindeling , linestyles, views, and blocks, en ook gedeeltelijk voor Architectural Desktop (ADT) objecten. Deze laatste worden herkend en omgevormd tot DesignCAD equivalente objecten.



Verbeterde Laagbenaming

Definieer binnen DesignCAD 21 nu de namen voor lagen met lengte tot 255 karakters.

Verbeterde Paperspace

Met DesignCAD 21 kan je nu een zelfde paperspace template meermaals in dezelfde tekening toepassen.





DesignCAD 2020

nieuwe functies


PDF-onderlaag:

PDF-compatibiliteit is uitgebreid met “PDF Underlay” (PDF-onderlaag). Voorheen werd alleen het exporteren van 2D-bestanden ondersteund, samen met het importeren van 2D-geometrie. Zie het voorbeeld 2D “PDF Underlay” (PDF-onderlaag) met succes geïmporteerd in DesignCAD 2020.





2D Adobe Illustrator® met de optie om als onderlaag te importeren:

Adobe Illustrator-importfilter is toegevoegd in DesignCAD. De gebruiker kan het Adobe-illustratorbestand importeren als een onderlaag of gewoon als geometrie. Aan de rechterkant is een voorbeeld van een Adobe illustratorbestand geïmporteerd in DesignCAD.





Ondersteuning voor SketchUp 2020:

DesignCAD ondersteunt nu SketchUp 2020. Onderstaande afbeelding toont het SketchUp 2020-bestand geïmporteerd in DesignCAD.





Ondersteuning voor AutoCAD® 2020:

Er is ondersteuning voorzien in DesignCAD om de AutoCAD 2020-bestandsindelingen (.dwg en .dxf) te importeren of te exporteren. De gebruikers kunnen de bovengenoemde formaten importeren of exporteren in de nieuwste versies. Opmerking: de ondersteuning voor AutoCAD-bestandsindelingen was al aanwezig in DesignCAD. De code en relevante bibliotheken moesten echter worden bijgewerkt om de ondersteuning voor AutoCAD 2020 te bieden. Hieronder ziet u een afbeelding die een bestand laat zien dat is geïmporteerd in DesignCAD 2020. Het bestandsformaat is .dwg en is ontworpen in AutoCAD 2020, wat het nieuwste is tot op heden.





Best Passende lijn en Best passende Cirkel:

Met de nieuwe “tools Best Fit Circle en Line” (Best passende Cirkel en Lijn) kan de gebruiker een cirkel tekenen die het best past door 3 of meer gedefinieerde punten, of een lijn door 2 of meer punten. Punten kunnen worden geëxtraheerd uit een opgegeven locatie of een specifiek object.





Lijnafstand gereedschap:

De minimale afstand tussen twee niet-parallelle lijnen kan nu worden berekend met het gereedschap voor lijnafstand. Voorheen kon alleen de afstand tussen twee parallelle lijnen worden berekend.





3D Print controle gereedschap:

De “Print Check-tool” (Print controle gereedschap) is uitgebreid om afwijkingen te herstellen die zijn aangetroffen in modellen die worden gebruikt bij 3D-printen. De reparatiefunctie corrigeert veelvoorkomende 3D-mesh (3D-Net) problemen zoals: niet-verdeelbare randen gedupliceerde en samengevouwen facetten, open randen, omhulsels, normale oriëntatie en meer.







DesignCAD 2019

nieuwe functies

Wat is nieuw ?  DesignCAD 2019: pdf met beelden



1). 3MF export en import

3MF is een nieuw 3D afdrukformaat dat ontwerptoepassingen toelaat om volledig getrouwe 3D modellen naar een mengeling van andere toepassingen, platforms, diensten en printers te verzenden.
3MF is een op XML gebaseerd gegevensformaat – door de mens leesbare gecomprimeerde XML – dat definities inhoud voor gegevens die betrekking hebben op 3D-productie, inclusief uitbreidbaarheid van derden voor aangepaste gegevens.

De 3MF bestandsindeling is

  • Rijk genoeg om een model volledig te beschrijven, met behoud van interne informatie, kleur en andere kenmerken.

  • Uitbreidbaar zodat het nieuwe innovaties in 3D printen ondersteunt.

  • Interoperabel, compatibel.

  • In staat om algemeen te kunnen worden aangenomen.

  • Vrij van problemen met andere veelgebruikte bestandsindelingen.



In DesignCAD kan de gebruiker de geometrie en de kleuren van een mesh exporteren en importeren via de 3MF bestandsindeling.



De onderstaande afbeelding toont de nieuwe indelingen in de vervolgkeuzelijst van de importfunctionaliteit.



De twee onderstaande afbeeldingen zijn “3MF formaat bestanden” die geïmporteerd werden in DesignCAD.



2. FBX import en export

FBX “Film Box” een populair 3D-bestandsformaat is een van de belangrijkste
3D uitwisselingsformaten zoals gebruikt door veel 3D gereedschappen (tools).
FBX is beschikbaar in zowel binair als ASCII bestandsindeling.

Het formaat is gecreëerd om de interoperabiliteit tussen toepassingen voor het maken van digitale inhoud te bieden. Er zijn veel gereedschappen (tools) beschikbaar voor conversie van/naar FBX bestandsformaat.

DesignCAD heeft de mogelijkheid om de geometrie naar en van het FBX-bestandsformaat te importeren en te exporteren.



De schermopnamen hieronder tonen de bestanden die zijn geïmporteerd in DesignCAD uit het FBX bestandsformaat.



3). 2D PDF importeren



Een nieuwe filter dat is geïmplementeerd in DesignCAD is 2D PDF import.
PDF export was al geïmplementeerd in DesignCAD.
De functionaliteit van dit filter is om 2D-geometrie uit PDF-bestanden te importeren.



Verbeteringen



1). ondersteuning voor AutoCAD 2019

Ondersteuning is voorzien in DesignCAD om de AutoCAD 2019 bestands-indelingen (.dwg en .dxf) te importeren of te exporteren.

De gebruikers kunnen de hierboven vermelde formaten in de recentste versies invoeren of uitvoeren.

Opmerking: de ondersteuning voor AutoCAD bestandsindelingen was al aanwezig in DesignCAD maar de code en de relevante bibliotheken moesten echter worden bijgewerkt om ondersteuning voor AutoCAD 2019 te bieden

Hieronder ziet u een afbeelding die een bestand toont dat is geïmporteerd in DesignCAD 2019. Het bestandsformaat is .dwg en ontworpen in AutoCAD 2019 de laatste nieuwe versie.





2). 3D print controle gereedschap (tool)

Dit gereedschap bepaalt of een mesh 3D-afdrukbaar is of niet.
Het resultaat is gebaseerd op de gebruikelijke tests voor 3D-afdrukbaarheid.



Algemene informatie omvat:

o        Aantal facetten.

o        Aantal randen.

o        Min XYZ / Max XYZ uitbreidingen.

o        Lengte, breedte, hoogte.

o        Maximale lengte.

o        Minimale lengte.



De testen omvatten:

o        Dubbele facetten.

o        Samengevouwen facetten.

o        Gesloten en waterdicht.

o        Variëteit.

o        Aantal onderdelen / schalen.

o        Normale oriëntatie.





De onderstaande afbeeldingen laten zien hoe dit gereedschap werkt.
Dit gereedschap is uitgevoerd op enkele van de netobjecten (mesh-objecten).
De schermafbeeldingen tonen de resultaten.





DesignCAD 3D Max 2018

Copyright 2018. Comeplan sprl - bvba

Wat is nieuw ?  DesignCAD 2018: pdf met beelden



De nieuwe en verbeterde functies van DesignCAD 3D MAX 2018 omvatten:

1)     samenvattend  &  2) Geïllustreerd



1)  Samenvattend

• Verbeterde 3D-afdrukken - Er zijn drie nieuwe opdrachten toegevoegd om te controleren op foutloze, waterdichte 3D-modellen. Met deze nieuwe opdrachten (die ook vanuit BasicCAD kunnen worden uitgevoerd) kunt u:
Een 3D-solid model onderzoeken en bepalen of het waterdicht is, controleren of een booleaanse bewerking resulteert in een waterdicht model en evalueert een vast oppervlak op lekken en op de aanwezigheid van extra facetten die de waterdichtheid van het 3D-model kunnen verhinderen. Een waterdicht (gesloten) model is essentieel bij het 3D printen van uw ontwerpen.

Nieuwe Icoon verschaling - Deze nieuwe optie is een geweldige verbetering van de gebruikersomgeving, waarmee u uw programma iconen verschaald tussen de 16-64 pixels.

• Verbeterde Renderingen - Er zijn een hele reeks rendering verbeteringen doorgevoerd in 3D Max 2018 die dynamische en realistische weergave van 3D-modellen mogelijk maken. Deze verbeteringen omvatten: Gemengde rendering modus, waarmee een combinatie weergave van beschaduwde solid en een zichtbaar draadframe mogelijk is.
Normale Rendering modus, een OpenGL-render modus die facetten, vlakken en rasters in verschillende kleuren weergeeft op basis van: of ze naar binnen of naar buiten gericht zijn, geselecteerd of niet geselecteerd en een verbeterde weergave van gespiegelde solids. Bovendien zijn de Solid 3D-primitieven van DesignCAD opnieuw bewerkt, zodat ze altijd zijn gemaakt met naar buiten gekeerde normaalwaarden.

• Nieuwe dynamische verschaling van tekst - Deze nieuwe tekstoptie maakt het tekenen van 2D- en 3D-tekst consistenter met elkaar. Nu kunnen beide soorten tekst op een vooraf ingestelde grootte worden getekend, of zodanig worden getekend dat ze proportioneel schalen tussen het eerste en het tweede ingestelde punt.

• Ondersteuning voor AutoCAD 2018 Import / Export - DesignCAD 2018 kan nu DWG- en DXF-bestanden importeren in de AutoCAD 2018-instelling en DWG- en DXF-bestanden exporteren naar de AutoCAD 2018-instelling.

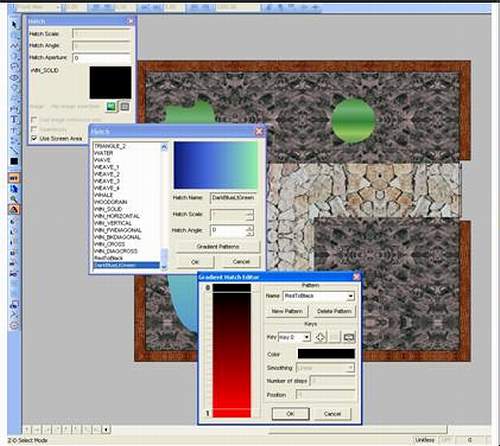

Nieuwe Automatische arceer functie - DesignCAD 2018 voegt de mogelijkheid toe om automatisch een vullend arceer-patroon in 2D-vormen te maken zonder de opdracht arceer lijn, vullend arceren of arcering te hoeven uitvoeren.
Het huidige Auto arceer-patroon kan worden ingesteld via de Auto arceer-instellingen in het menu Opties, het patroon voor een bestaand object kan worden gewijzigd via de
Auto arceer-instellingen in de werkbalk van het infovenster.

• Verbeterde NURB Curve Controle - Bij 2D- en 3D-curven plaatst dit nieuwe commando een kooi van controlepunten rond de curve voor meer controle over de geometrie van de curve. Zowel kwadratische en kubieke regels worden ondersteund.

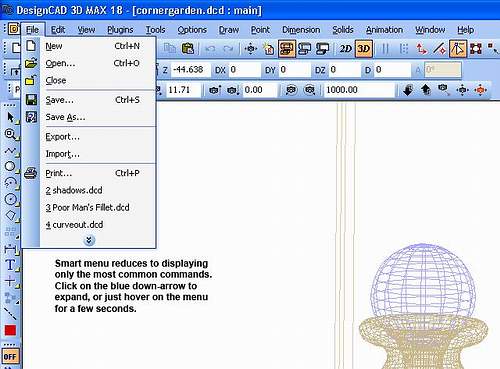

Verbeterde gebruikersinterface en bruikbaarheid - Verbeteringen omvatten menu en dialoogvensters schalen naar de Windows tekst verschaling instellingen, een verbeterde opdracht gezuiverde ongebruikte blokken, een verbeterde Opslaan-als opdracht en een verbeterde infobox.



2)    Geïllustreerd

·              Pictogrammen verschalen (2D en 3D)

·              Eerdere versies hadden slechts twee pictogramgroottes beschikbaar: pictogrammen met 16 en 24 pixels. Omdat schermen met een superhoge resolutie steeds vaker voorkomen, ontdekten we dat zelfs de pictogrammen met 24 pixels niet groot genoeg waren om op veel schermen eenvoudig zichtbaar te zijn. DesignCAD 2018 introduceert een schuifregelaar voor de pictogramgrootte in het deelvenster Weergaveopties, hier kunt u een pictogramgrootte tussen 16 en 64 pixels selecteren. Houd er rekening mee dat als u de grootte van de pictogrammen wijzigt, uw werkbalken opnieuw kunnen worden gerangschikt. Mogelijk moet u sommige werkbalken handmatig naar hun vorige locaties slepen nadat u de grootte van de pictogrammen hebt gewijzigd.

·              Normalen Render-modus (alleen 3D)

·              Elk oppervlak heeft een "normale vector", meestal gewoon "normaal" genoemd, die aangeeft in welke richting dat oppervlak staat. Over het algemeen wordt verwacht dat de normalen voor de buitenoppervlakken van een object naar buiten wijzen in plaats van naar binnen.

·               In DesignCAD 3D Max 2018 hebben we een optie 'Normalen' toegevoegd aan de OpenGL-weergavemodi. Als u 'Normalen' selecteert in de vervolgkeuzelijst OpenGL 'Render modus', ziet u in een oogopslag welke facetten, vlakken of rasters van een effen of stevig (Solid) oppervlak de verkeerde kant op staan, omdat ze donkerder kleuren dan die, die in de juiste richting staan. Als u wilt, kunt u ook aanpassen welke kleuren worden gebruikt om naar voren of naar achteren gerichte oppervlakken weer te geven wanneer ze niet zijn geselecteerd, geselecteerd of geselecteerd in de "Details" weergave van het infovenster.

·              Hierna ziet u hoe de voorbeeldtekening 'Verrekijker' eruitziet in de Normaal-modus. Niet-geselecteerde naar voren gerichte oppervlakken worden lichtgrijs weergegeven, niet-geselecteerde tegenovergestelde oppervlakken lijken donkergrijs. Geselecteerde naar achteren gekeerde objecten verschijnen in een donker magenta (naar voren gerichte objecten verschijnen in een veel lichtere magenta kleur). De geselecteerde vaste stof is onderzocht in de infokader en de weergave 'Details' van de gekozen infokader, het specifieke deel van de vaste stof dat wordt weergegeven in de weergave details is gemarkeerd in een donker cyaan (dit geeft aan dat het een omgekeerde richting heeft - een naar voren gericht object zou in een zeer lichte cyaan kleur verschijnen).

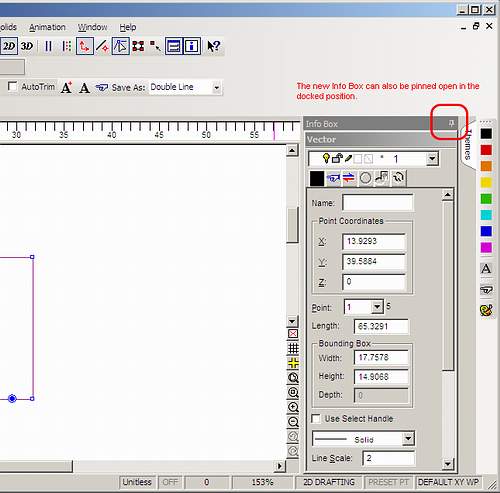

·              Terwijl de infobox open is, kunnen de punten van het geselecteerde object worden omgekeerd door op het derde pictogram van links te klikken. Het omkeren van de punten zal er ook voor zorgen dat de normalen in de tegenovergestelde richting gaan. In de afbeelding hieronder is het sub-geselecteerde raster zijn de punten omgekeerd, waardoor het nu licht-cyaan lijkt.



·              Verbeteringen aan de Solid Primitieven van DesignCAD (alleen in 3D)

·              Met versie 2018 hebben we de algoritmen herzien, zodat alle Solid Primitieven van DesignCAD gemaakt zijn met de oppervlaknormalen consequent naar de buitenkant van de vaste stof (solid) gericht, in plaats van een combinatie van naar binnen gerichte en naar buiten gerichte oppervlakken. Dit geldt ook voor solids gemaakt met vegen (Sweep), extruderen en extruderen langs een curve.

·              Nieuw commando: is solide waterdicht (alleen 3D)

·               Bij het maken van 3D-objecten voor 3D-afdrukken is het belangrijk om zeker te weten of de vaste stof waterdicht is of niet. Met de opdracht Bewerken / Selectie bewerken / is Solid Waterdicht geeft DesignCAD de opdracht de geselecteerde solid te onderzoeken en te bepalen of deze waterdicht (gesloten) is (of 'manifold' zoals gewoonlijk wordt gebruikt door 3D-afdruksoftware).

·               De opdracht kan ook worden uitgevoerd vanuit BasicCAD via de opdracht > IsSolidWatertight {}.



·              Slimmere Booleaanse bewerkingen (alleen 3D)

·               De 3D Booleaanse opdrachten van DesignCAD zullen nu de resulterende solid testen op waterdichtheid voordat het resultaat wordt afgerond. Als de resulterende (Solid) vaste stof niet waterdicht is, klikt u op annuleren om terug te keren naar de oorspronkelijke waarden of klikt u op OK om het resultaat toch te accepteren. Als u er nooit om geeft dat het resultaat waterdicht is (u kunt dit later altijd controleren met de opdracht “Is Solid Watertight”),  dan kan u het selectievakje 'Niet meer weergeven' aanvinken en klikt u op OK.

·               De status van dit selectievakje 'Niet meer weergeven' kan worden beheerd via BasicCAD Sys (1146). Een waarde van nul controleert altijd het resultaat, een waarde van 1 controleert nooit het resultaat, net alsof u het selectievakje handmatig hebt aangevinkt. Deze instelling is ook verkleeft tussen de sessies. De (controle kader) checkbox-instelling wordt opgeslagen in DC_Dialog.ini in het gedeelte [SolidOptions]: Sta Non Closed Solid toe=1 ([SolidOptions] AllowNonClosedSolid=1)



·              Verbeteringen in OpenGL-rendering (alleen 3D)

·               Als u in eerdere versies een solid, raster of vlak spiegelde, waren de oppervlaknormalen van het gespiegelde object soms niet correct georiënteerd, waardoor het object onjuist werd weergegeven met OpenGL-beschaduwing. Wanneer u nu een object spiegelt of de tool ‘volgorde van de punten omkeren’ gebruikt in het infokader, worden de bestaande oppervlak-normalen geëlimineerd en nieuwe opnieuw berekend op basis van de geometrie van het gespiegelde / omgekeerde object, als gevolg hiervan wordt het object nu correct weergegeven in OpenGL. Het ‘punt omkeer gereedschap’ kan ook worden gebruikt om objecten uit oudere tekeningen te corrigeren die niet goed werden weergegeven.



·              Verbeteringen invoegen Manager (2D en 3D)

·               Wanneer u nu een symbool, afbeelding of blok uit de ‘Insert Manager’ wilt verwijderen, wordt het resultaat pas definitief als u op de knop toepassen klikt. De objecten die zijn gemarkeerd voor verwijdering zijn duidelijk geïdentificeerd door een rode 'X' over het item. In de afbeelding hieronder zijn twee symbolen gemarkeerd om te verwijderen, maar nog niet verwijderd uit de tekening.

·               Wanneer een item is gemarkeerd voor verwijdering, door het te selecteren in het bovenste voorbeeld paneel verandert de tekst 'Wissen' in 'Annuleer verwijderen'. Als u op 'Annuleer verwijderen' klikt, wordt de verwijderingsvlag voor dat item gewist. Door te klikken op 'Annuleren' aan de onderkant van het dialoogvenster ‘Insert Manager’ (invoeg beheer) zullen alle hangende schrappingen geannuleerd worden en sluit de ‘Insert Manager’. Door te klikken op 'Toepassen' zullen alle hangende schrappingen verwerkt worden en blijft de ‘Insert Manager’ open. Door te klikken op 'OK' zullen alle hangende schrappingen verwerkt worden en sluit de ‘Insert Manager’.



·              Nieuwe tekstoptie: dynamisch schalen (2D en 3D)

·               Het commando Tekst biedt nu een nieuwe optie: dynamisch schalen. In eerdere versies, bij het tekenen van 2D-tekst, werd deze altijd getekend op de opgegeven hoogte en als u een tweede punt instelde, werd alleen de hoek van de tekst bepaald.

·               Als u daarentegen meer dan één punt instelt voor 3D-tekst, beheerste het tweede punt zowel de hoek als de lengte van de tekst (met de hoogte proportioneel aangepast). Door 3 of vier punten in te stellen, werd de tekst vervormd tot interessante vormen.

·               De nieuwe optie maakt deze commando's consistenter met elkaar.

·               2D-tekst - met Dynamisch schalen uitgeschakeld werkt het zoals altijd: het eerste punt stelt de linkeronderhoek in en het optionele tweede punt bepaalt de hoek, waarbij de hoogte wordt opgegeven door het veld 'Grootte' in het dialoogvenster. Als Dynamisch schalen is ingeschakeld, stelt het optionele tweede punt zowel de hoek als de lengte van de tekst in, waarbij de hoogte proportioneel wordt aangepast aan de lengte (grotendeels hetzelfde als de opdracht ‘Verplaatsen’ op geselecteerde 2D-tekst).

·               3D-tekst - met Dynamisch schalen uitgeschakeld stelt het optionele tweede punt alleen de hoek van de tekst in, terwijl de hoogte wordt bepaald door het veld 'Grootte' in het dialoogvenster. Als het optionele derde punt is ingesteld (alleen in 3D-weergaven), regelt het de rotatie van de tekst over punten 1 en 2, maar verandert het de hoogte niet en veroorzaakt het geen kromtrekken.
Met Dynamisch schalen ingeschakeld werkt de 3D-tekst op dezelfde manier als in eerdere versies: punt 1 bepaalt de tekstpositie, punt 2 bepaalt de hoek en grootte, punt 3 bepaalt de hoogte, schuine hoek en rotatie rond punten 1 en 2, en punt 4 bepaalt de grootte, schuine kant en rotatie van de rechterrand rond punten 1 en 2.

·               Deze optie kan worden ingegeven in BasicCAD-tekstopdrachten via de parameter <DynamicScale (0 = uit, 1 = aan). Bijvoorbeeld:

Ø      Text2D

Ø      {

Ø      <DynamicScale 1

Ø      <Pointxyz 0, 0, 0

Ø      <Pointxyz 12, 0, 0

Ø      <Tekst "Dynamisch geschaalde tekst"

Ø      }

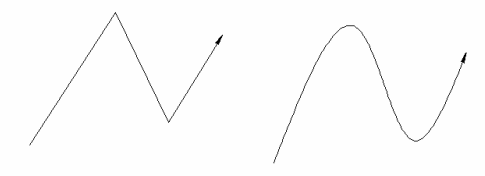

·              Nieuw commando: Controlecurve (2D en 3D)

·               De nieuwe opdracht Control Curve tekent een Nurb-curve, waarvan de vorm wordt bepaald door een 'kooi' van besturingspunten. De curve kan worden geselecteerd om een kwadratische of kubische regel te volgen, kwadratische krommen komen beter overeen met de kooi dan hun kubieke tegenhangers (dat wil zeggen kubieke krommen buigen 'stijver' dan kwadratische krommen).

·               Net als bij het klassieke Curve-commando veroorzaakt een duplicaat hoekpunt in de kooiveelhoek een scherpe breuk in een kwadratische besturingscurve of een veel strakkere bocht in een kubieke besturingscurve.

·               Deze opdracht is toegankelijk via BasicCAD via de opdracht > ControlCurve. U kunt opgeven of de curve Kwadratisch of Kubisch is via de parameter <Cubic n, waarbij n = 0 een kwadratisch resultaat geeft en n = 1 een kubiek resultaat geeft. Hier is een eenvoudig voorbeeld:
> ControlCurve

Ø      {

Ø      <Type 0 'normaal, niet gevectoriseerd

Ø      <Cubic 1 'kubieke variatie van de curve

Ø      <PointXYZ 0, 0, 0

Ø      <PointXYZ 10, 0, 0

Ø      <PointXYZ 10, 10, 0

Ø      <Pointxyx 5, 15, 0

Ø      <Pointxyz 5, 15, 0 'scherpe bocht

Ø      <PointXYZ 0, 10, 0

Ø      <PointXYZ 0, 0, 0

Ø      }



·               We hebben ook de queryparameter ENT_ NURBTYPE toegevoegd om een type besturingscurve aan te geven (of te wijzigen) (cubic = 1, quadratic = 0).

·               Alias ENT_NURBTYPE & H011C 'R / W - i (0 = kwadratisch, 1 = kubiek)'



·              Nieuw commando: Solids Lek Test (alleen 3D)

·               Deze opdracht evalueert een geselecteerde Solid Surface-entiteit op lekkage en voor extra facetten die voorkomen dat deze waterdicht is. Als het niet waterdicht is, worden er twee nieuwe lagen aan de tekening toegevoegd – HoleEdges (Gaten randen) en ExtraEdges (Extra randen). Alle randen die gaten vormen worden getraceerd in rode lijnen op de HoleEdges-laag. Alle randen die overbodige facetten vormen, worden getraceerd in blauwe lijnen op de laag ExtraEdges.

·               De onderliggende logica is deze: in een degelijke gesloten solid moet elke rand precies door twee facetten worden gebruikt. Als een bepaalde rand in slechts één facet wordt gebruikt, is er een gat aan die rand. Als het in drie of meer facetten wordt gebruikt, is er ten minste één overbodig facet dat die rand deelt.

·               Dit hulpmiddel is momenteel niet in staat om zelfdoorsnijdende vaste stoffen te detecteren (zoals een cirkel die langs een spiraalvormig pad is geëxtrudeerd, zodanig dat elke omwenteling een bepaalde hoeveelheid overlapt met de vorige, of een cilinder die gedeeltelijk in een kubus is ingebed).
Deze opdracht is beschikbaar in BasicCAD via de opdracht > LeakTest.

Ø      LeakTest

Ø      {

Ø      }

·              Nieuwe entiteitseigenschap: opvulling (2D en 3D)



·               Voor eenvoudige 2D-vectorvormen (cirkels, bogen, curven, vlakken, lijnen) hebben we een opvullende eigenschap toegevoegd. Hiermee kunt u een arceringspatroon toewijzen aan de vorm die automatisch het gebied vult dat door de vorm is omgeven. Voor niet-gesloten entiteiten (zoals een 2-zijdige open lijn die impliciet een driehoek vormt) stopt het vulpatroon bij de lijn tussen de eerste en laatste punten van de entiteit. Selecteer 'Geen' (onderaan de lijst) van het vulpatroon als u niet wilt dat het object wordt gevuld.



·               Op dit moment is er geen manier om een afzonderlijke opvulkleur op te geven - deze heeft dezelfde kleur als de entiteit die wordt gevuld. Als u een andere kleur wilt, moet u het vulpatroon instellen op 'Geen' en een afzonderlijke arcering-entiteit in de gewenste kleur gebruiken.



·               Deze nieuwe functie is toegankelijk via het infokader. Hier is een boog geselecteerd en het patroon Weave_3 is klaargezet. Merk op dat de vulling handelt alsof het eindpunten van de boog waren gesloten door een rechte lijn over de koorde. De knop 'Hatch' (arceer) wordt waarschijnlijk hernoemd naar 'Fill' (opvullen) in een toekomstige versie.



·               Opmerking: de gebruikersinterface voor deze functie bevindt zich nog in de kinderschoenen. Voor nu zijn de volgende niet-standaard gedragingen aanwezig:



·               Als u hetzelfde vulpatroon wilt toewijzen aan meerdere entiteiten, selecteert u ze allemaal, open vervolgens de infobox en klikt u op de knop 'Detail weergeven'. Pas het vulpatroon van een geselecteerd object aan en alle geselecteerde objecten worden bijgewerkt om overeen te komen.



·               Opvullingen verschijnen momenteel niet in de RedSDK-modus.



·               Soms als een gevuld object wordt geselecteerd, krijgen alle nieuwe objecten hetzelfde vulpatroon.





·               De Fill-eigenschap is momenteel niet toegankelijk vanuit BasicCAD of OLE-automatisering.







·               Weergave in gemengde modus (alleen 3D).



·               We hebben een nieuwe render-modus toegevoegd aan OpenGL en RedSDK rendering: 'Mixed-mode'. Deze weergavemodus geeft een beschaduwde solid, plus de zichtbare delen van het draadframe weer (een soort van beschaduwde en verborgen lijnmodus gecombineerd).



·               Hieronder vindt u een gerendeerd voorbeeld in OpenGL-modus:



·               En hier is een voorbeeld in de RedSDK-modus:



·               Vanwege verschillen in de rendering engines van OpenGL en RedSDK, ziet het draadframe gedeelte van de render er anders uit.

·               In OpenGL is het draadframe zwart, terwijl in RedSDK het draadframe in de basiskleur van het object zijn.





·              Andere verbeteringen:



·               We hebben het selectiefilter opdrachten kleurpaneel zo gewijzigd dat de RGB-waarden van alle kleuren volledig kunnen worden weergegeven, voorheen werden ze soms aan het rechter uiteinde afgesneden door de verticale schuifbalk.



·              We hebben de 'Opslaan als'-opties bijgewerkt met recentere versies van DesignCAD, nu kunt u een tekening uit DesignCAD 2018 opslaan die volledig compatibel is met DesignCAD 2016, 25, 24, 21-23, 19-20, 18, 17, 16, 15, 14, 13, 12, DesignCAD 3000, DesignCAD 2000 of DesignCAD 97. Als u van plan bent een tekening van de huidige versie van DesignCAD naar iemand te verzenden die een oudere versie gebruikt, is het altijd een goed idee om “Opslaan als” te gebruiken om een kopie van uw tekening op te slaan, speciaal voor gebruik met hun oudere versie van DesignCAD, anders wordt de nieuwere tekening mogelijk niet volledig geladen in de oudere versie.



·               We hebben de opdracht TriangulateSurface (driehoek vlakken) verbeterd om automatisch gedegenereerde driehoeken (d.w.z. driehoeken met een nul gebied) te elimineren. Deze driehoeken waren een frequente bron van gaten in de STL-export. Alleen 3D.



·             We hebben het probleem opgelost met het leegmaken van ongebruikte blokken, voorheen elimineerde het alle symbolen per verwijzing in plaats van te controleren of ze al dan niet in gebruik waren.



·             We hebben het probleem opgelost met de door het infokader (infobox) gerapporteerde schaal van symbolen en blokken die met verschillende meeteenheden zijn gemaakt dan de host tekening.



·               De datum en tijd van een tekeningbestand veranderen niet meer in de huidige datum en tijd nadat de tekening opnieuw is geopend.



·              Bij het opslaan van afbeeldingsbestanden wordt nu het laatst gebruikte grafische bestandstype (bmp, png, jpg, tif, etc.) tussen sessies onthouden. Deze informatie wordt opgeslagen in DC_Command.ini in de regels SaveImage en SaveImageIndex. Als de twee instellingen niet overeenkomen, heeft SaveImageIndex voorrang.



·           Bij het opslaan van afbeeldingsbestanden van dezelfde tekening, wordt het laatst gebruikte weergavetype (draadframe, verborgen, vloeiend) onthouden zolang deze tekening open blijft. Deze informatie wordt niet tussen sessies opgeslagen.



·               Boog (midden-begin-einde) - in de 3D-modus, wanneer het middelpunt, startpunt en eindpunt van de boog allemaal op dezelfde lijn liggen (d.w.z. de boog loopt over 180 graden), kunt u nu een vierde punt handmatig instellen en bepaald de planaire (vlakke) oriëntatie van de boog.



DesignCAD 3D Max 2016 Notities bij de publicatie

Wat is nieuw ? DesignCAD 2016: pdf met beelden

Hierna vindt U een gedetailleerd overzicht van de nieuwigheden in deze versie

Import/Export Kenmerken

SketchUp Import – DesignCAD 2016 kan nu SketchUp tekeningen importeren. SketchUp versies tot SketchUp 2015 worden momenteel ondersteund. Bij het importeren van SketchUp tekeningen wordt elk afzonderlijk Solid object geïmporteerd als een aparte Solid oppervlakte entiteit in DesignCAD.

Het SketchUp importeren dialoogvenster bevat een optie om Y en Z om te zetten. Indien aangevinkt, is het mogelijk in DesignCAD geïmporteerde SketchUp-objecten "rechtop" (goeie zijde naar boven) weer te geven.

Deze optie is beschikbaar omdat DesignCAD de Y-as gebruikt als verticale as, terwijl SketchUp de Z-as gebruikt voor de verticale as. Als deze optie afgevinkt word gelaten dan zullen de ingevoerde SketchUp elementen op hun kant liggen in plaats van rechtop.



Invoeg beheer (Insert Manager)

Bestand / invoeg beheer (File/Insert Manager) is een nieuwe opdracht die het mogelijk maakt voor de gebruiker om alle blokken, symbolen en beeldbestanden die verwijzing naar of ingebed zijn in de tekening, te bekijken en te beheren.

Wanneer de "invoeg beheer" (Insert Manager) opdracht wordt uitgevoerd, verschijnt er een dialoogvenster met drie tabbladen, een voor Blokken, afbeeldingen en symbolen.



Blokken (Blocks)

Het tabblad Blokken toont een visuele lijst van alle blokken die aanwezig zijn in de tekening. Wanneer een enkel blok oplicht door erop te klikken dan wordt een groter voorbeeld onder de lijst weergegeven. Onder de grotere weergave staat meer informatie over het blok: de naam, het ID, en een Referentie Aantal.



Rechts klikken op de lijst van de symbool iconen toont een context menu voor het sorteren van de blokken. Blokken kunnen worden gesorteerd op naam, ID, of Referentie Aantal.



Rechts klikken op de naam lijn geeft u de mogelijkheid deze naam te kopiëren naar het klembord.



Rechts klikken op de symbool ID lijn geeft u de mogelijkheid dit ID te kopiëren naar het klembord (Bijvoorbeeld voor gebruik in een macro of COM-programma).



De "referentie aantal" lijn toont drie verschillende waarden: directe, indirecte en in definities. De directe telling is het aantal keren dat het blok in de tekening als een alleenstaand blok voorkomt (d.w.z. niet als onderdeel van een ander blok of symbool).

De indirecte telling geeft aan hoe vaak het blok is begrepen in andere blokken of symbolen die zijn opgenomen in de tekening.

De “in definities” telling geeft aan hoeveel blok- of symbool definities behoren tot het blok als onderdeel van die definitie.

Rechts klikken op deze referentie lijn voor een meer gedetailleerd beeld van hoe het blok wordt gebruikt, een context menu verschijnt met dezelfde categorieën: directe, indirecte, en in definities.



De uitbreiding van de Direct categorie zal aangeven of het blok in gebruik is door het model ruimte zicht (Model Space view) van de tekening en / of door een of meer papierkader indelingen (Paper Space layouts). De uitbreiding van de indirecte categorie zal laten zien welke symbolen en / of blokken in actief gebruikt zijn in dit blok. Uitbreiding van de categorie "in definities" zal aangeven welke symbolen en / of blokken dit blok omvatten, ongeacht of er al of niet actieve verwijzingen zijn naar deze symbolen / blokken.



Het tabblad blokken van het invoeg beheer (Insert Manager) biedt drie bewerkingen: 1-Open in Blok beheer,

2-verwijderen en 3-invoegen.

Door te klikken op de knop Invoegen zal het commando Blok invoegen (Block Insert command) geactiveerd zijn en het dialoogvenster Blok invoegen tonen met het gemarkeerde blok reeds geselecteerd.

Door te klikken op de knop Verwijderen kunt u alle instanties van het gemarkeerde blok verwijderen uit de tekening, evenals de onderliggende blok definitie.

Als u op de Open in blok beheer (Open in Block Editor) knop klikt word er een speciaal venster met een beperkt menu en een opdrachten lijst geopend. In het blok beheer kunt u bijna alle gewenste wijzigingen in de blokdefinitie maken, zonder afgeleid te worden van andere tekening entiteiten. Zie hieronder blok beheer.



(Block Editor)

Afbeeldingen (Images)

Het Afbeeldingen tabblad van het invoegen beheer is vrij gelijkaardig aan het tabblad Blokken, met alle rasterafbeeldingen die zijn toegevoegd aan de tekening. De meeste opties voor Afbeeldingen zijn dezelfde als voor Blokken. Beelden bevatten ook een "pad veld", een "index veld" en een "Geïntegreerd veld", dit zijn extra sorteermogelijkheden als je met de rechtermuisknop op de lijst met miniaturen aan de top klikt.

Het Pad veld geeft het volledige pad en de bestandsnaam van het oorspronkelijke beeld. Voor ingesloten afbeeldingen kan het originele bestand niet meer bestaan op de locatie waarnaar wordt verwezen. Door rechts-klik op het veld "Pad" kunt u het volledige pad en de bestandsnaam kopiëren naar het klembord voor later gebruik.

Het index veld geeft de index van het beeld in de lijst met afbeeldingen, d.w.z. de relatieve volgorde waarin het beeld origineel werd toegevoegd aan de tekening.

Het geïntegreerd veld geeft aan of het beeld geheel is opgeslagen in de tekening (Yes) of alleen een verwijzing is naar een extern bestand (No). Blokken worden altijd ingebed, dus deze knop is verborgen op de Blokken pagina (Blocks)

Als een ingesloten afbeelding is gemarkeerd in de visuele lijst, wordt de "insluiten in de tekening" knop gemarkeerd. Klikken op deze knop laat een referentie beeld ingebed worden in de tekening zodat het externe beeldbestand niet meer nodig is. Dit verandert ook het geïntegreerd veld van ja naar nee. Let op, het oorspronkelijke beeldbestand moet aanwezig zijn in het opgegeven pad om dit te laten functioneren.





Symbolen (Symbols)

Het tabblad Symbolen van het invoeg beheer heeft dezelfde functies als het tabblad Afbeeldingen en heeft eveneens het open in blok beheer (Open in Block Editor) knop, net als het tabblad Blokken (Blocks).



Blok Beheer (Block Editor)

Wanneer u een symbool of blok markeert in het invoeg beheer (Insert Manager) en klikt op “Openen in blok beheer” (in Block Editor) dan wordt de inhoud van het blok of symbool weergegeven in een apart venster, zonder andere entiteiten in het zicht. Deze Blok beheer (Editor) modus heeft een ietwat beperkte set van teken- en bewerken commando’s. Het is niet mogelijk tot het laden van symbolen of blokken via het menu Bestand, geen printopdracht, geen opties om het symbool of het blok als een extern bestand op te slaan en geen toegang tot speciale modi zoals papier kader ruimte modus (paper space modus) of Animatie en doorwandel modi.

Er is ook geen toegang tot de hulp of het venster menu opdrachten en de opdracht opties hebben geen effect. Afgezien van deze uitzonderingen zijn de meeste andere tekenen en bewerken commando's beschikbaar voor u in het blok beheer.

Wilt u het invoegpunt van een blok of de handvatten van een symbool wijzigen in het Blok beheer, gebruik dan de punt / toon teken handvatten (Point / Show Drawing Handles) opdracht om de bestaande handgreep(en) van het blok of het symbool weer te geven. Gebruik de Punt / instellen teken handvatten (Point / Set Drawing Handles) opdracht om de bestaande hendel(s) naar de nieuwe locatie te verplaatsen.

Als u een symbool of blok wil toevoegen aan een die je wil bewerken, dan kan dit niet in het blok beheer bestands menu. In plaats daarvan selecteert u eerst het blok of symbool dat moet worden toegevoegd in het hoofdtekening venster en kopieer het naar het klembord. Dan kunt u het symbool of blok in het blok beheer openen en plak het in de extra content. Opgelet, plak zeker geen kopie van een blok of symbool in zichzelf terwijl deze wordt aangepast - dit veroorzaakt een kringverwijzing en kan resulteren in een aantal lastige problemen.

Om de wijzigingen in het blok beheer ongedaan te maken, kiest u Bestand / Annuleer wijzigingen en sluit.

Om de wijzigingen in een blok of symbool in de Block Editor op te slaan kiest u bestand / opslaan wijzigingen en sluit (File / Save Changes and Exit).

Het invoeg beheer en het Blok beheer zijn beschikbaar in zowel model ruimte en papier kader ruimte. Er kunnen echter een aantal blokken en symbolen moeilijk te bewerken zijn in de "papier kader ruimte modus" vanwege het beperkte tekengebied dat beschikbaar is in deze modus. Als u problemen ondervindt bij het bewerken van een bepaald blok of een symbool in de "papier kader ruimte modus", probeer de "model ruimte" om het daar te bewerken.



Aangepaste eigenschappen (Custom Properties)

DesignCAD ondersteunt nu het toevoegen van aangepaste eigenschappen aan tekeningen en teken entiteiten.

Aangepaste eigenschappen zijn stukjes tekst die worden gekenmerkt door een combinatie van een sleutel (Key) en een naam (Name) veld. Dit is een manier voor het toevoegen van "onzichtbare" tekstinformatie in een tekening of een object. Deze aangepaste eigenschappen kunnen worden bekeken en manueel bewerkt door middel van een aangepaste eigenschappen dialoog of verwerkt door code via BasicCAD macro's of OLE-automatisering-programma's.

Aangepaste eigenschappen van de tekening zijn toegankelijk via het bestand / document aangepaste eigenschappen opdracht.

Aangepaste eigenschappen van de entiteit zijn toegankelijk via de knop aangepaste eigenschappen in de Info Box. Deze werkwijze opent een aangepaste eigenschappen editor:

Het dialoogvenster toont vier velden: Index, Sleutel, Naam, en waarde (Index, Key, Name, and Value). De index is gewoon de volgorde waarin elke aangepaste eigenschap werd toegevoegd. De Sleutel (Key) is een van de twee velden die  elke uniek aangepaste eigenschap identificeert. Het veld Naam is het tweede veld gebruikt om een aangepaste eigenschap te identificeren. Het waarde (Value) veld is de "inhoud" van de aangepaste eigenschap.

Een nieuwe aangepaste eigenschap (custom property) kan worden toegevoegd met behulp van de "voeg toe aangepaste eigenschap" knop (Add Custom Property)

Geen twee aangepaste eigenschappen voor een bepaalde tekening of tekening entiteit kan dezelfde Key / Naam combinatie hebben. Twee verschillende tekeningen kunnen identieke sleutel / naam (Key / Name) paren hebben en een tekening met een of meer entiteiten daarin opgenomen kunnen dezelfde sleutel / Naam paren hebben. De beperking geldt alleen voor de set van aangepaste eigenschappen in gebruik door een bepaalde tekening of een bijzondere tekening entiteit.

Een enkele aangepaste eigenschap kan worden geselecteerd door er links op te klikken. Meer kan worden geselecteerd met Ctrl-links-klik of door Shift-links-klik of Shift-pijl omlaag. Zodra een of meer aangepaste eigenschappen worden geselecteerd in het aangepaste eigenschappen beheer kunnen ze worden verwijderd met behulp van de verwijder aangepaste eigenschappen knop (Delete Selected Properties).

De knop verwijder alles (Delete All) worden alle aangepaste eigenschappen die zijn toegevoegd via deze bewerking verwijderd.

Merk echter op dat sommige aangepaste eigenschappen die via BasicCAD of OLE-automatisering zijn toegevoegd niet bewerkbaar zijn. Een dergelijke niet-bewerkbare aangepaste eigenschap zal een grijze achtergrond hebben, en kan alleen worden gewijzigd of verwijderd met behulp van de BasicCAD of OLE-automatisering methoden.

Toegang tot aangepaste eigenschappen via BasicCAD en OLE-automatisering wordt hieronder beschreven.

Aangepaste eigenschappen van tekenobjecten worden gedupliceerd wanneer deze objecten worden gekopieerd en geplakt, gedupliceerd, gerangschikt, of getrimd. (Let op: alle niet-bewerkbare eigenschappen worden NIET gedupliceerd op deze manier.)

Wanneer u een verbonden teken object (compound drawing object) explodeert (zoals een dimensie of een rooster) dat aangepaste eigenschappen bevat, zullen de geëxplodeerde stukken niet meer deze eigenschappen bevatten. Dit is ook zo voor gecombineerde Lijnen (Combine Lines) en zorgt ervoor dat de resulterende objecten alle aangepaste eigenschappen verliezen die in zijn samenstellende delen kunnen voorkomen.

Aangepaste eigenschappen van tekeningen worden opgeslagen met de tekening wanneer u Opslaan, Opslaan als, Een kopie opslaan, of Opslaan als symbool gebruikt. Ze worden echter niet overgebracht in een gasttekening indien u laad symbool gebruikt.





Andere wijzigingen in DesignCAD 2016



Flikkering-vrij GDI Tekenen

Een nieuwe optie is toegevoegd aan het weergave / opties (View Options) venster – Flikker vrij GDI Tekenen. Als deze optie is geselecteerd, maakt DesignCAD gebruik van een speciale optimalisering om het trekken van de grote lijnen te versnellen in het GDI draadframe uitzicht.

Deze optie heeft geen effect als de RedSDK mode actief is. Om toegang te krijgen tot deze instelling druk u op de "Q" toets om het opties paneel te openen en activeer het tabblad "Beeld". Het selectievakje is aan de onderkant rechts van de groep weergaveopties. Het verschil is bijzonder zichtbaar onder Windows 7 als u de doorzichtigheid (transparency) ingeschakeld hebt.





Algemene correcties en verbeteringen:

·         Bij het exporteren van bestanden naar DWG of DXF-formaat, zou soms schuine tekst worden geconverteerd naar horizontale tekst. Dit is opgelost..

·         De Scan Afbeelding opdracht was soms grijs omdat DesignCAD het benodigde programma niet kon vinden. Dit is opgelost..

·         Bij de toepassing van een materiaal (zoals eiken, kersen, Parel, enz.) op een Solid oppervlakte entiteit, werd het materiaal niet opgeslagen met het object wanneer de tekening werd opgeslagen.

·         Opslaan als 2D-projectie werkte niet met Solid oppervlak entiteiten.

·         Werken met Multi-lijnen kon DesignCAD soms laten vastlopen. (crash)



BasicCAD Additions for Custom Properties



STATEMENT: ADDPROPERTY entid, key$, name$, value$, nocopy

Arguments:

·         entid – a number. If entid is greater than zero it represents the index of the entity to which the new property is to be added. If entid is 0, the property will be added to the drawing instead.

·         key$ -- a string representing the key to be used in identifying this custom property.

·         name$ – a string representing the name to be used in identifying this custom property.

·         value$ – a string representing the contents of the property.

·         nocopy – a flag that indicates whether this custom property should be propagated from the original entity via Duplicate, Copy/Paste, Array, or other editing operations. Also, if set, does not allow editing or deletion of this property via the Custom Property editor.

The ADDPROPERTY statement adds a new custom property to the specified entity if entid > 0, or to the drawing if entid = 0.

Errors:

·         If the key/name pair clashes with an already-defined custom property, the statement triggers Error 114.

·         If entid is non-zero and does not specify a legal entity id, the statement triggers Error 60.

Example 1:

' add a custom property to the first selected entity

PRECISION 0

ON ERROR GOTO oops

entid = GETSELECT 1, j

key$ = "PART"

name$ = "NUMBER"

value$ = "ZX_500_A12"

nocopy = 0 'false – this custom property can be edited by the drawing's user.

ADDPROPERTY entid, key$, name$, value$, nocopy

END



oops:

e = Error(q) ' get error number

MESSAGE "Error", e, "; ", Err$(e)

RETURN



Example 2:

' add a custom property to the drawing

entid = 0 ' specifies the drawing instead of an entity

key$ = "DRAWING"

name$ = "START DATE"

value$ = "06/25/2016"

nocopy = 0 'false – this custom property can be edited by the drawing's user.

ADDPROPERTY entid, key$, name$, value$, nocopy









STATEMENT: GETPROPERTY entid, propid, key$, name$, value$, nocopy

Arguments:

·         entid – a number. If entid is greater than zero it represents the index of the entity from which the property is to be retrieved. If entid is 0, the property will be retrieved from the drawing instead.

·         propid – a number specifying the index of the property to be retrieved. Indexing begins at 1, not 0.

·         key$ -- a string that will contain the key of this custom property.

·         name$ – a string representing the name of this custom property.

·         value$ – a string representing the contents of this custom property.

·         nocopy – a flag that indicates whether this custom property can be propagated from the original entity via Duplicate, Copy/Paste, Array, or other editing operations. Also, if set, does not allow editing or deletion of this property via the Custom Property editor.

The GETPROPERTY statement retrieves a custom property from the specified entity if entid > 0, or from the drawing if entid = 0.

Errors:

·         If entid is non-zero and does not specify a legal entity id, the statement triggers Error 60.

·         If propid is not the index of an existing property, the statement triggers Error 25.

Example 1:

' get the third custom property from the first selected entity

e = 0

PRECISION 0

ON ERROR GOTO oops

entid = GETSELECT 1, j

propid = 3

key$ = "aaaa"

name$ = "bbbb"

value$ = "cccc"

nocopy = -1

GETPROPERTY entid, propid, key$, name$, value$, nocopy

IF e = 0 THEN

      MESSAGE "Property", propid, "   KEY:", key$, "; NAME:", name$, "; VALUE: ", values$, "; nc: ", nocopy

END IF

END



oops:

e = Error(q) ' get error number

MESSAGE "Error", e, "; ", Err$(e)

RETURN






STATEMENT: SETPROPERTY entid, propid, key$, name$, value$, nocopy

Arguments:

·         entid – a number. If entid is greater than zero it represents the index of the entity for which the property is to be changed. If entid is 0, the indexed drawing property will be changed instead.

·         propid – a number specifying the index of the property to be changed. Indexing begins at 1, not 0.

·         key$ -- a string that will contain the new key of this custom property.

·         name$ – a string representing the new name of this custom property.

·         value$ – a string representing the new contents of this custom property.

·         nocopy – a flag that indicates whether this custom property can be propagated from the original entity via Duplicate, Copy/Paste, Array, or other editing operations. Also, if set, does not allow editing or deletion of this property via the Custom Property editor.

The SETPROPERTY statement modifies a custom property from the specified entity if entid > 0, or from the drawing if entid = 0.

Errors:

·         If entid is non-zero and does not specify a legal entity id, the statement triggers Error 60.

·         If propid is not the index of an existing property, the statement triggers Error 25.

·         If key$ and name$ would clash with an already-existing property, the statement triggers Error 114.

Example 1:

' Set the third custom property in the drawing

e = 0

PRECISION 0

ON ERROR GOTO oops

entid = 0 'we're targeting a drawing property instead of an entity property

propid = 3

key$ = "NewKey"

name$ = "NewName"

value$ = "I have changed."

nocopy = 1

SETPROPERTY entid, propid, key$, name$, value$, nocopy

IF e = 0 THEN

    GETPROPERTY entid, propid, nkey$, nname$, nvalue$, nnc

    MESSAGE "Updated Property", propid, "  KEY:", nkey$, "; NAME:", nname$, _ "; VALUE: ", nvalues$, "; nc: ", nnc

END IF

END



oops:

e = Error(q) ' get error number

MESSAGE "Error", e, "; ", Err$(e)

RETURN






STATEMENT: GETPROPERTYINDEX entid, name$, startindex, foundindex

Arguments:

·         entid – a number. If entid is greater than zero it represents the index of the entity to be searched. If entid is 0, the drawing properties will be searched instead.

·         name$ – a string representing the custom property name to be searched for.

·         startindex – a number representing which property index to start at.

·         foundindex – a number representing the index of the next property that matches the specified name. Set to -1 if no matching property is found.

The GETPROPERTYINDEX statement searches the custom properties of the drawing (if entid is 0), or of the specified entity (if entid > 0) for a name field matching name$. Set startindex to 1 to begin searching at the first custom property. If searching for multiple matches (which is possible, since there may be two or more properties with different key fields but the same name field), search for the second and subsequent matches by adding 1 to the last foundindex.

Errors:

·         If entid is non-zero and does not specify a legal entity id, the statement triggers Error 60.

·         If startindex is not the index of an existing property, the statement triggers Error 25.

Example 1:

' Search the drawing for all custom properties having the name "PARTNO"

entid = 0

name$ = "PARTNO"

startindex = 1

foundindex = 0

PRECISION 0

ON ERROR GOTO oops

DO WHILE foundindex >= 0

    GETPROPERTYINDEX entid, name$, startindex, foundindex

    IF e <> 0 THEN GOTO finish

    IF foundindex <> -1 Then

        MESSAGE  "Match at index", foundindex

        Startindex = foundindex + 1

    END IF

LOOP

finish:

END



oops:

e = ERR(q)

RESUME NEXT








STATEMENT: DELETEPROPERTY entid, propid

Arguments:

·         entid – a number. If entid is greater than zero it represents the index of the entity from which a custom property is to be deleted. If entid is 0, a custom property will be deleted from the drawing properties instead.

·         propid – the index of the custom property to be deleted.

The DELETEPROPERTY statement deletes the custom property specified by propid from the entity specified by entid, or from the drawing if entid is zero.

Errors:

·         If entid is non-zero and does not specify a legal entity id, the statement triggers Error 60.

·         If propid is not the index of an existing property, the statement triggers Error 25.

Example 1:

' Delete the fourth custom property from entity 2

entid = 2

propid = 4

DELETEPROPERTY entid, propid



New Sys() functions relating to Custom Properties

Sys(689) – the number of custom properties that the current drawing contains.

Sys(690) – the number of custom properties contained in the entity last loaded by the ENTITY statement.




OLE Automation Classes, Methods, and Properties for Custom Properties

CustomProperties Class

Methods:

AddProperty(Key$, Name$, Value$, bNoCopy) as Integer

Returns the index of the newly-added property if successful, or -1 in case of failure.

DeleteProperty(iIndex) as Boolean

Returns True if successful or False if the property could not be deleted for any reason.

Item(iIndex) as CustomProperty

Returns the CustomProperty specified by the index.

Properties:

Count as Long

Returns the number of custom properties in the collection

CustomProperty Class

Methods:

SetKey(Key$ ) as Boolean

Sets the Custom Property's Key to the value specified in Key$. Returns False if the key could not be updated to the specified value (typically due to a key/name clash that would result).

SetName(Name$) as Boolean

Sets the Custom Property's Name to the value specified in Name$. Returns False if the Name could not be updated to the specified value (typically due to a key/name clash that would result).

Properties:

Key as String (read-only)

Returns the Key for the Custom Property. Read-only. To change the contents of the Key property, use the SetKey method.

Name as String (read-only)

Returns the Name for the Custom Property. Read-only. To change the contents of the Name property, use the SetName method.

Data as String (read/write)

Returns the Data contents for the Custom Property. Can be directly read and written.

NoCopy as Boolean

Returns the NoCopy field of the Custom Property. Can be set directly read and written.





Algemene wijzigingen in de functies van DesignCAD 3D Max 25:

pdf versie met beelden


Huidige lijst van ondersteunde bestandsformaten: JPG, BMP, TGA, TIF, PCX, PNG, en GIF.

Huidige lijst van ondersteunde export formaten: DWG, DXF, RIB, VRML, WMF, HPGL, PDF, STL, SKP en OBJ.

Huidige lijst van ondersteunde import formaten: DWG, DXF, WMF, HPGL, XYZ, STL, en OBJ.

Import en export van DWG en DXF bestanden voor AutoCAD 2016  tot  AutoCAD R12.



Nieuwe functies in DesignCAD 3D Max 25:

Een 64-bits versie is nu beschikbaar. DesignCAD kan nu worden geïnstalleerd als een 32-bits of een 64-bits toepassing. De 32-bits versie was altijd beperkt tot het gebruik van 2 GB RAM geheugen, ook wanneer deze draaide op de 64-bits versie van Windows met 4GB RAM of meer geheugen. De 64-bits versie krijgt toegang tot veel meer RAM geheugen, wat meestal beschikbaar is op 64-bits systemen, hierdoor kan U grotere tekeningen maken en bewerken.

Importeren/Exporteren STL bestanden. DesignCAD kan nu STL bestanden exporteren en importeren. STL is een van de meest gebruikte bestandsformaten voor 3D-printen.

Importeren/Exporteren OBJ bestanden. DesignCAD kan nu OBJ bestanden exporteren en importeren. OBJ bestanden zijn de standaard voor uitwisseling van 3D-modellen, en kunnen worden gebruikt door veel andere CAD, solid- of oppervlak-modeleer programma’s. Merk op dat de DesignCAD 's OBJ mogelijkheden worden beperkt tot de geometrie. Materialen en textuurafbeelding worden niet ondersteund.

Exporteren SketchUp bestanden. DesignCAD is nu in staat om tekeningen te exporteren naar het SKP-formaat voor gebruik met SketchUp versies 3,0-2.015.

Ondersteuning voor GIF-afbeelding werd toegevoegd. We hebben de bibliotheken die DesignCAD gebruikt om met de rasterafbeelding data te werken veranderd. Ten gevolge van dit worden AWD, EPS, PCT, PSD, WMF, en WPG-bestanden niet meer ondersteund, de GIF-ondersteuning is toegevoegd.

Groep bewerking toegevoegd. Versie 25 voegt een nieuwe knop “Bewerk groep” toe aan de Info Box, als groep objecten zijn geselecteerd.  Deze groep bewerker toont de interne structuur van de groep en de eventuele subgroepen, en laat u een aantal eenvoudige reorganisaties van de inhoud van de groep uitvoeren zonder deze uit elkaar te moeten halen (explodeer).
De optie “groep bewerken” omvat:

·         Verplaats gemarkeerde onderdelen van de groep of hele subgroepen naar een andere laag.

·         Verwijder afzonderlijke objecten of een gehele subgroep van de hoogste groep (Extract).

·         Verplaats objecten tussen subgroepen van de hoogste groep (Verplaatsen naar).

·         Inklappen van een volledige groep hiërarchie naar een enkel niveau groep (ongenest).

Tekstballon opdracht is verbeterd. Voor het tekstballon commando kunt u nu ook een vaste ballon grootte of een vaste tekst opgeven bij het maken van tekst ballonnen. Voorheen kon alleen de ballon maat worden opgegeven, zodat langere tekenreeksen veel kleiner werden weergegeven dan de korte, omdat deze in de ballon moeten passen.

Afstand en de hoek tussen twee punten is verbeterd.  Deze opdracht toont, naast de totale afstand, ook de afzonderlijke X, Y en Z componenten van die afstand.

Verbeterde verborgen zijde en verborgen Sectie zijden. De verborgen zijde en verborgen sectie zijden opdrachten, werken nu ook met solid objecten.

Verbeterde toon alle zijden opdracht. De toon alle zijden opdracht werkt nu op solid objecten zowel als op de andere entiteiten. Bovendien kan het nu worden ingesteld om alleen met de geselecteerde objecten te werken, inplaats dat alle randen zichtbaar worden in de tekening.

Nieuwe opdracht: Verberg randen van coplanaire facetten. De verborgen randen (lijnen) van coplanaire facetten verbergt de binnenranden van een geselecteerd Solid object, waardoor het veel makkelijker word om de vorm van het object te begrijpen.


Voordien: een solid oppervlak met alle randen (lijnen) zichtbaar

Na: Verborgen randen van coplanaire facetten werd gebruikt.

Nieuwe opdracht: Oppervlak met driehoeksmeting. De triangulatie oppervlak opdracht reduceert alle zichten van een solid object tot driehoeken. Dit kan handig zijn bij het omzetten van de tekening naar een ander tekening formaat voor gebruik in een ander programma (OBJ, DWG, DXF, STL, SKP). Terwijl DesignCAD facetten met een onbeperkt aantal randen toelaat, zullen andere programma's beter en betrouwbaar werken met driehoekige facetten.


Solid vorm voor triangulatie:


Solid vorm na triangulatie:

Nieuwe export opties: DWG, DXF, en OBJ export heeft nu een optie om solid oppervlakte entiteiten om te zetten in driehoeken bij de export.

pdf versie met beelden

 ...

DesignCAD 3D Max 24
Versieopmerkingen en nieuwe functies

Wat is er nieuw in DesignCAD V24 ?

AutoCAD ® 2013/2014 .DWG en .DXF Compatibiliteit & meer

DesignCAD 3D Max kan AutoCAD 2014 ® DWG of DXF bestanden importeren / exporteren en biedt ook bestands filters voor nog veel meer populaire CAD en grafische formaten.

Werkt met de nieuwste AutoCAD ® bestanden. Importeren / Exporteren van AutoCAD ® bestanden versie 2014 en geniet een uitstekende compatibiliteit met AutoCAD ® lay-outs en Paperspace, plus ondersteuning voor AutoCAD® lagen, lijnstijlen, zichten en blokken in zowel DXF als DWG bestandsformaat. DesignCAD
biedt ook beperkte ondersteuning voor Architecturale Desktop (ADT) objecten, die worden erkend en geëxplodeerd tot DesignCAD equivalenten.

DesignCAD importeert DWG, DXF, WMF, HPGL en XYZ bestanden en exporteert naar: DWG, DXF, WMF, HPGL, RIB, VRML, WPG en PDF.

DesignCAD ondersteunt ook verschillende beeldformaten inclusief  BMP, TIF, JPG, TGA, WMF, PSD, AWD, EPS, WPG, PCX en PNG.


Nieuwe & Verbeterde-GPU versnelde Teken Prestaties (3D)

DesignCAD 3D MAX biedt een verbeterde RedSDK modus die de kracht inzet van de moderne grafische kaarten om te zoomen, te pannen en draait uw ontwerpen tot 30 keer sneller dan door het gebruik van de OpenGL-modus. De nieuwe DesignCAD 3D MAX v24 biedt nu de RedSDK mode met beschaduwing en verborgen lijnen in de 3D-weergaven, evenals in draadmodel mode.



Nieuw Oppervlakte entiteit type (3D)

Dit nieuw type oppervlakte entiteit is toegevoegd om de 3D Booleaanse resultaten te verbeteren en eveneens de compatibiliteit van de uitgevoerde 3D-vormen.



Nieuw "Vergelijking eigenschappen" Gereedschap (2D-3D)

Hiermee kan de gebruiker de eigenschappen van het ene object toepassen op alle geselecteerde objecten. De gebruiker kan kiezen welke eigenschappen hij wil toepassen van het bron object naar de selectiegroep.



Nieuwe “Dubbele lijn” Entiteiten standaardinstelling (2D-3D)

DesignCAD bewaart nu het huidige opvulpatroon voor dubbele lijn entiteiten als standaard instelling wanneer het programma wordt afgesloten. Vroeger keerde de standaard instelling altijd terug naar solid (vol) opvulling.



Nieuwe coördinaten Systeem Teller (2D-3D)

Een assenstelsel teller kan nu worden ingeschakeld of uitgeschakeld in het dialoogvenster Raster opties. * Dit was al enige tijd beschikbaar in de 3D-versie, en is nu ook beschikbaar in 2D.



Verbeterde Werkruimte (Workspace) Configuratie (2D-3D)
Het werkruimte configuratie dialoogvenster heeft nu een hoofdvenster, waar de gebruiker alle beschikbare categorieën kan aan- of uitvinken, welke worden opgeslagen in het werkruimtesjabloon.



Verbeterdinformatie Venster” (Info Box) (2D-3D)
Wanneer een of meer items worden geselecteerd, is er nu een optie om alleen de lagen die worden gebruikt door de geselecteerde objecten in het Infobox lagenlijst te tonen. Dit maakt het eenvoudig, om onmiddellijk te bepalen welke lagen gebruikt worden door de geselecteerde objecten.



Verbeterde achterwaartse compatibiliteit (2D-3D)
De nieuwe DesignCAD 3D MAX versie 24 heeft een Verbeterde achterwaartse compatibiliteit op verschillende gebieden, zodat u kunt werken met oudere tekeningbestanden in de nieuwste technologie. Een probleem bij het inladen van sommige DesignCAD 97 tekeningen met ingebouwde symbolen is opgelost, en we hebben enkele problemen met selectie-slepen op gegroepeerde items verholpen. De nieuwe DesignCAD 3D MAX versie 24 corrigeert ook een probleem bij weergave van oudere tekeningen met alleen tekst - afmetingen, De alleen tekst - afmetingen werden weergegeven met
verlenginglijnen en pijlen, wanneer alleen de tekst had moeten worden getoond.



Systeemvereisten

Minimale systeemvereisten
Microsoft Windows ® 8 *, Windows 7, Windows Vista **, of Windows XP **,

1 GB RAM,   750 MB vrije ruimte op harde schijf



Aanbevolen systeemvereisten
Nieuwere generatie, hogere snelheid CPU, 4+ GB RAM, Groot scherm hoge resolutie en grafische ondersteuning.

Internetverbinding voor de online functies en inhoud. Ondersteunde grafische verwerkingseenheid (ofwel een chip op het bord, of op een videokaart) nodig om de GPU-versnelde RedSDK render mode te kunnen gebruiken.

Voor een lijst van RedSDK ondersteunde kaarten en drivers bezoek:

http://www.redway3d.com/pages/GPUList.php

* DesignCAD is ontworpen voor desktops of laptops welke aan de opgegeven systeemvereisten voldoen. Windows RT technologie voor gebruik op tabletten wordt niet ondersteund.

** DesignCAD draait op XP en Vista platformen, deze platformen worden echter niet meer ondersteund.!!



DesignCAD 3D Max 23.0 Versieopmerkingen en nieuwe functies

versie in pdf met beelden


Deze uitgave van DesignCAD biedt de volgende nieuwe functies, verbeteringen en correcties:

NIEUWE FUNCTIES:


RedSDK Mode

- DesignCAD 3D Max 23 is de eerste versie van DesignCAD dat RedSDK technologie integreert om de kracht van de moderne grafische kaarten op te drijven. Met RedSDK modus ingeschakeld zal DesignCAD in staat zijn om een aantal beeldscherm gerelateerde taken uit te geven aan uw grafische kaart en mogelijk veel weergave-operaties te versnellen.

Merk op dat RedSDK Mode voor DesignCAD nog in volle ontwikkeling is en NIET mag gebruikt worden voor productiewerk.

We tonen deze functie in versie 23, om u een idee te geven hoe het zal werken en om een breder scala aan achtergrond informatie te krijgen over onvolkomenheden en problemen.

Momenteel ondersteunt RedSDK bijna alle 2D-operaties en draadmodel 3D-operaties. Rendering en verborgen lijnen-weg worden nog niet ondersteund. U kunt steeds rendering en verborgen lijnen verwijderen in RedSDK modus, maar deze worden nog niet gebruikt in de RedSDK algoritmen. Laat ons weten wat u ervan denkt.

RedSDK modus kan worden ingeschakeld of uitgeschakeld via de "RedSDK Options" knop in het tabblad Algemene Opties (zie
versie in pdf met beelden)

Dit opent het RedSDK Opties dialoogvenster

Activeer RedSDK (Enable RedSDK) - Dit selectievakje schakelt RedSDK aan of uit. Zodra u op OK klikt na het wijzigen van deze instelling. U zal DesignCAD moeten herstarten om RedSDK te starten of te stoppen.

Activeer FPS teller (Enable FPS Counter) - Met dit selectievakje worden de RedSDK prestatie-gegevens in de rechterbovenhoek van elk zicht aan of uitgeschakeld. De meeste gebruikers zullen waarschijnlijk verkiezen om dit uit te laten.

Uitschakelen auto update van de eenheden (Disable entities auto update) - RedSDK werkt met geometrische voorstelling van entiteiten. Dit betekent dat, voordat het deze kan tekenen, DesignCAD ze moet vectoriseren, en deze procedure neemt tijd. Ook zijn er veel entiteiten wier weergave geometrie af hangt van de zoomfactor (bijvoorbeeld bochten en cirkels). Op deze manier moet DesignCAD deze entiteiten opnieuw vectoriseren telkens wanneer de zoomfactor wordt veranderd.

Als deze optie niet is aangevinkt gebeurd er-vectoriseren telkens wanneer men zoomt. Dit vertraagt de zoom opdrachten.

Als deze optie is ingeschakeld zal het zoomen sneller gebeuren (tenminste, dit zou moeten).

Echter, op grote zoomfactors kunnen defecten optreden (bv. gesloten veelhoekige lijn in plaats van een cirkel). Maar in dit geval kunt u handmatig herstel gebruiken (CTRL + R of het View-> Regenereer commando) en deze gebreken zouden moeten verdwijnen.

Maximale maten afbeelding vakjes (Viewport image maximum sizes) - RedSDK geeft een aantal eenheden voor afbeeldingen (bv zicht Frames en Gradiënt arceer patronen). Nochtans, worden de beelden sterk afhankelijk van de zoom factor. Deze optie beperkt de maximum gegenereerde beeldformaten om overmatig geheugengebruik te voorkomen. Hoe kleiner de waarden hier hoe meer de maximale beeldgrootte is beperkt.

Toon Hardware configuratie Dialoog (Show Hardware Configuration Dialog) - Als deze optie is aangevinkt zal, telkens wanneer u DesignCAD in RedSDK modus opstart, U een waarschuwing krijgen wanneer uw grafische kaart niet wordt ondersteund, of wanneer u met een niet-ondersteunde driver werkt.


DWG / DXF-versie update

- DesignCAD 23 voegt ondersteuning toe voor AutoCAD 2013 en 2014 DWG en DXF-bestanden. AutoCAD 2013 is nu een optie in het File / Export / Setup functies voor het exporteren van DWG / DXF-bestanden.
Ook kunt u gebruik maken van Type 7 om te exporteren naar AutoCAD 2013 van BasicCAD met behulp DwgOut of DxfOut. (Type 7 = 2013, 6 = 2010, 5 = 2007 = 4 2004 = 3 2000 2 = R14, 1 = R13, R12 = 0). Exporteren naar AutoCAD 2013 is nu ook een optie voor Ole Automatisatie.


Gecentreerd muiswiel zoom

- Als u nu Ctrl+muis-wiel gebruikt om te zoemen, verschuift de tekening gecentreerd op de cursor locatie waar u de zoom begon en vervolgens uitzoomt van de huidige cursorpositie, waardoor het makkelijker wordt om snel in te zoomen op een bepaalde plaats. In alle eerdere versies word met Ctrl+muis-wiel altijd ingezoomd uit de tekening midden.


NIEUWE OPTIES

"Options / Options / View -> Use accelerated pixel format" = Gebruikt versneld pixelformaat - Dit is een ander experiment om meer uit de moderne grafische kaarten proberen te halen wanneer u geen RedSDK optie gebruikt. Resultaten zijn waarschijnlijk sterk variërend tussen de verschillende versies van Windows en de verschillende grafische kaarten - sommige kunnen verbeterde prestaties ervaren, anderen zien de prestaties negatief beïnvloedt of zonder waarneembare verandering. Probeer het, en als het niet helpt, zet deze optie weer uit.


"Options/Layer Options/Right-click

->Set Highlighted Text Color" = Opties / Laagopties / Klik met de rechtermuisknop -> Stel gemarkeerd tekst Kleur in - Hiermee kunt u de kleur van de tekst op gemarkeerde lagen in de lagenlijst veranderen. Merk op dat dit alleen de kleur van de gemarkeerde tekst in het dialoogvenster verandert - NIET de tekst kleuren van de tekening zelf.


COMMANDO Verbeteringen

"Solid Add, Solid Subtract, Solid Intersect, Solid Segregate, Solid Exclusive Or" = Solid toevoegen, Solid Aftrekken, Solid Intersectie, Solid Scheiden, Solid Exclusie of

- Deze commando's hebben nu allemaal een optie om alleen op geselecteerde onderdelen te werken. Dit moet u helpen met die vervelende tekeningen die lijnen, bogen of solids die een zicht of een hoekpunt probeert te delen met Booleaanse functie. Voorselecteer deze dingen die je Booleans wil bewerken, voer de opdracht uit, controleer dan het "Geselecteerd alleen" vakje en klik op de objecten die u wilt wijzigen - niet-geselecteerde onderdelen zullen nu genegeerd worden en alleen de voorgeselecteerde items kunnen worden opgehaald voor het commando.



"Stretch" = Uitrekken

- Sinds mensenheugenis (nou ja, in ieder geval 1995), besteed de Uitrekken opdracht geen aandacht aan de vraag of de optie "Meerdere-lagen Opmaak" ingeschakeld was of niet, maar in plaats daarvan altijd zou van invloed zijn op alle bewerkbare lagen. Nu beperkt het zichzelf tot de huidige laag als "Meerdere-lagen Opmaak" niet is ingeschakeld.



FOUTREPARATIES: (Bug Fixes:)

Open

 - Lost een probleem op dat de gebruiker verhindert tekeningen te laden uit een veel oudere versie van DesignCAD dat ongeldige lijnstijl waarden bevat.

Roteren

- Toen de Sleepmodus was ingeschakeld gebeurde roteren rond de Z-as in de verkeerde richting.

Brede Lijnen

- Als een brede lijn twee of meer identieke toppen had, zou de lijn niet volledig weer gegeven worden op sommige zoom factoren.

Brede Lijnen - Wanneer u een brede lijn wilt sluiten, moet de gesloten hoek nu correct in verstek zijn als u verder inzoomt.


Veelhoek toevoegen

- Wanneer twee of meer keer na elkaar "Veelhoek Toevoegen" ("Polygon add") gebruikt werd kon DesignCAD af en toe crashen, afhankelijk van de volgorde waarin de poly 's werden toegevoegd.


Weergave Raster

- Probleem opgelost waarbij verhinderd werd dat het beeldraster zichtbaar was in alle weergaven, als deze was ingesteld op XZ of ZY vlak.


Sectie afsnijden, sectie Trim

- Verbeterde de nauwkeurigheid van de opdrachten sectie afsnijden en Sectie Trim, bij het snijden van bogen en cirkels.


Bepaal Block

- Bij objecten die worden gebruikt om een ??blok te definiëren welke verborgen segmenten bevat, worden alle onderdelen zichtbaar in het nieuwe gedefinieerde blok. Verborgen segmenten blijven nu verborgen in het blok.

Batch converteren

- Voorheen liet deze opdracht de gebruiker toe alleen een paar bestanden tegelijk toe te voegen aan de conversie lijst.


LockX, LockY, LockZ

- Deze commando's, indien geactiveerd door de sneltoets of de commandoregel, wil soms blokkeren op een onverwachte locatie.


Stretch

- De Uitrekken opdracht wil soms tekst die niet was opgenomen in de oorspronkelijke (Stretchzone) uitrekzone wel uitrekken.


Afdrukken

- Bij afdrukken van een perspectief met extreme perspectiefvervorming (op zeer korte weergave afstand), nadien opslaan van de tekening zou deze tekening geometrie corrupt maken.


Weld

- Bij het samensmelten van meerdere vlakken, die niet allen elkaar overlappen, om een enkele vorm te maken werd hierbij de resulterende vorm omgezet naar vectoren in plaats van vlakken.


Solid Add, Solid Subtract

- Soms kunnen deze opdrachten het resultaat in onverwachte lagen plaatsen of de materialen veranderen naar aluminium.


DWG / DXF Export

- Blokken wiens invoegpunten niet op Z = 0 liggen zijn niet te vertalen naar de juiste Z-waarde in de geëxporteerde tekening.

- Als de tekening geroteerd was vóór de uitvoer, dan werden sommige blokken niet uitgevoerd in de juiste richting.


DWG / DXF Import

- Geïmporteerde lijndiktes waren soms niet in de juiste waarde.


LagenOpties

- De Lagen filter instelling was niet correct bewaard en hersteld na "opslaan als standaard".


Groepen en Solids

- Probleem opgelost bij het opslaan en opnieuw lezen van zeer hoge solid ids die ook in een groep voorkomen.

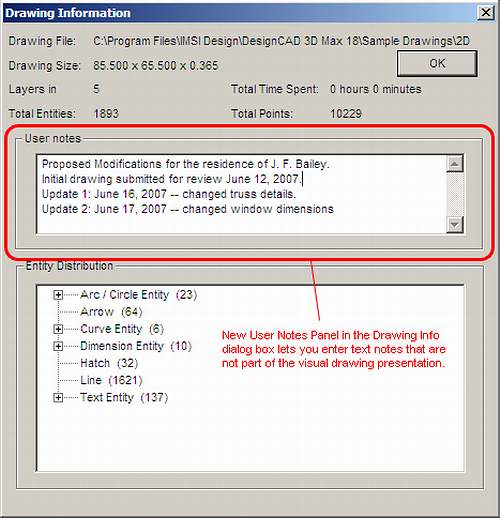

Gebruiker Opmerkingen

- Soms merkt de gebruiker, in het tekening Info venster, dat opnieuw ingelezen werd met verwijderde gegevens toegevoegd.


OLE-automatisering

- Solid Intersectie geeft geen entiteit id weer.


Slice

- De Slice opdracht wil niet altijd werken met "onzuivere" solids. Bijvoorbeeld, als u twee 3D dozen bepaald, die gescheiden worden door een spleet daartussen, als één solid. Een poging om een snede te maken door deze dozen en door de spleet, zal geen effect hebben. Dit kunt u nu wel.



BASICCAD

New Sys() functies:

Sys (171) - Print Zwart-wit [0 = nee, 1 = ja]

Sys (172) - Print Beschaduwend [0 = nee, 1 = ja]

Sys (490) - Alleen-lezen - verwerft de index van een entiteit waarvan longid (64-bit id) werd geschreven naar Sys $ (490)

Sys (1143) - Alleen-lezen - Laatst-gebruikte Solid ID

Sys (1144) - Alleen-lezen - Laagste ongebruikte Solid ID

Sys (1173) - Display CS [0 = nee, 1 = ja]

Sys (1174) - Automatisch verpakken Groep ID's en Solid-ID's bij Opslaan. [0 = nee, 1 = ja].
Deze instelling blijft hangen tussen de sessies.
BELANGRIJK nota: Sys (1174), wanneer ingesteld op "1" is deze momenteel in strijd met sommige opslaan acties binnen BasicCAD. Wij stellen voorlopig voor, als uw macro gaat over een ??tekening opslaan, moet je de macro code Sys (1174) op nul instellen en gebruik dan de> PackGroupIDs en> PackSolidIDs opdrachten (indien gewenst) voor het opslaan van een bestand.

Sys $ (295) - Alleen-lezen - Haalt het lange id (permanente 64-bit id gebruikt door OLE-automatisering) van een entiteit geselecteerd door het entiteit statement als een string.
Een entiteit index kan veranderen als andere tekening entiteiten worden verwijderd zolang het onuitgegeven blijft (geen trimmen of herschikken van de punten) zijn 64-bit id moet constant blijven.
Dit kunnen handig bewijzen zijn voor het bijhouden van een lange termijn spoor van entiteiten in de loop van vele teken sessies

Sys $ (240) - Alleen-schrijven - Bewaart de tekenreeksrepresentatie van een 64-bit id entiteit hier, lees dan Sys (490) om een entiteit index te krijgen.
Als het 64-bit ID niet wordt gevonden, Sys (490) wordt dan op nul gezet.

>DwgOut en >DxfOut - toegevoegd AutoCAD 2013 ondersteuning aan de <Type parameter.
<Type [7 = 2013, 6 = 2010, 5 = 2007, 4 = 2004 3 = 2000, 2 = R14, 1 = R13, 0 = R12]

Nieuwe query / wijzigen Parameter:

Alias ??ENT_LONGID & H0x011B 'alleen-lezen tekenreeks die het lange id van de entiteit vertegenwoordigd geselecteerd door het entiteit statement.

Ole Automatisatie:

De PrintOption klasse heeft nu het Print wit/zwart (PrintBlackAndWhite) eigenschap toegevoegd.

De DcAcadVersions teller heeft een nieuwe waarde dcAcadVer2013 voor AutoCAD 2013 ondersteuning.

De EntArrow klasse heeft nieuwe eigenschappen voor gebogen en tweehoofdig

De Trim klasse voegt een nieuwe doorsnede CrossSection(SelectedOnly, SliceType) methode toe.

De entiteit klasse biedt nieuwe GetHiddenPoint, SetHiddenPoint, GetHiddenPoints en SetHiddenPoints methoden om punten te lokaliseren en/of te definiëren die het begin markeren van een verborgen segment. Deze werken gelijkaardig aan GetPoint, GetPoints, SetPoint, en setpoints, uitgezonderd dat ze gebruik maken van gehele getallen in plaats van drijvende komma waarden.




NIEUWE FUNCTIES in DesignCAD V22

UPGRADE

 Upgrade naar DesignCAD 3D MAX 22

De nieuwe DesignCAD 3D MAX V22 combineert krachtige 3D-modellering met gemakkelijk te gebruiken 2D tekenwerk om uw fantasie en creativiteit vrij te laten.

Upgrade vandaag naar de nieuwe DesignCAD 3D MAX versie 22 en start met het gebruik van deze belangrijke nieuwe functies en verbeteringen.

Bovendien profiteert U van tientallen verbeteringen die de snelheid en de ontwerp eenvoud verhogen.



o       Nieuwe print sectie Opdracht

o        Verbeterd Afdrukken naar PDF

o       Nieuwe dubbele lijn naar Vector Opdracht

o        Grotere, veelzijdiger Lagen Opties dialoogvenster

o        Nieuwe optie – coördinatenbalk veldbreedte

o        Nieuwe Lagenlijst extra breedte

o        Verbeterde Hatch, Hatch Line en Hatch Fill

o        Verbeterde import en export

o        Verbeterd opronden (Fillet) commando

o        Verbeterde lineaire afmetingen

o        Verbeterde Trim sectie, Cutoff (Afsnijden)sectie en Sectie gesneden door een lijn



... + Talloze bugfixes met nog veel meer kleine verbeteringen.



Nieuwe print sectie Opdracht (Print Section Command)

Met deze nieuwe opdracht kunt u een rechthoekig kader selecteren van de tekening dat moet worden afgedrukt. Zodra de regio is geselecteerd word de opdracht “afdrukken” geopend en wordt het gebied dat u koos beschouwd voor de berekening van de totale omvang, schaal en andere printfuncties.



Verbeterd Afdrukken naar PDF

Afdrukken van meerdere panelen naar PDF-formaat resulteert nu in slechts een “meer bladzijden” (multi-page) PDF-bestand.



Nieuwe dubbele lijn naar Vector Opdracht (Double Line to Vector)

Deze nieuwe opdracht zet de geselecteerde dubbele lijn object(en) om naar normale vectoren, met behulp van de momenteel actieve lijn stijl en lijndikte.

Opmerking: Deze opdracht verschilt van de vergelijkbare opdracht Dubbele lijn naar Brede lijn die de geselecteerde dubbele lijnen omzet tot brede lijnen van dezelfde breedte als de oorspronkelijke dubbele lijnen.



Grotere, veelzijdiger Lagen Opties dialoogvenster

Nieuwe laag Opties dialoogvenster, opnieuw ontworpen om de weergegeven laag informatie te maximaliseren.

§             Het dialoogvenster kan worden aangepast om meer lagen en laagnamen te tonen

§             Ongewenste kolommen kunnen verborgen worden door met de rechtermuisknop op de
kolomkoppen te klikken.

§             Klik met de rechtermuisknop op de lagenlijst, dit biedt een context menu met commando's die voorheen werden gepresenteerd als knoppen.

§             nieuwe mogelijkheden zijn toegevoegd aan het lagen opties dialoogvenster, waaronder:




ü            Tonen van gemarkeerde Lagen.

ü            Verbergen van gemarkeerde Lagen.

ü            Vergrendel “Lock” gemarkeerd Lagen.

ü            Ontgrendel “Unlock” gemarkeerd Lagen.

ü            Verwijder gemarkeerd Laagkleuren.

ü            Verwijder gemarkeerd Laaglijnstijlen.

ü            Verwijder alle Laagnamen.



§             DeOpslaan als” standaard knop bewaart nu de laag namen, samen met de laag voorinstellingen.



Nieuwe optie – coördinatenbalk veldbreedte

Met deze optie kunt u de breedte (in pixels) van het numeriek veld van de coördinaten balk aanpassen.

Dit kan handig zijn wanneer u meer cijfers wenst weer te geven, gebruikt U coördinaten in voeten en fractionele inch, of maakt U gebruik van een groot display lettertype. De minimumwaarde bedraagt 48 pixels, terwijl de maximale waarde afhankelijk is van de breedte van het beeldscherm.



Nieuwe Lagenlijst extra breedte

Met deze optie kunt u een opgeven hoeveel extra breedte (in pixels) naar wenst toe voegen aan de lagen lijst in de info-box en lagen werkbalk ten opzichte van de breedte van de samengevouwen laag controle. Het verhogen van deze breedte stelt u in staat om langere laagnamen te zien.



Verbeterde Hatch, Hatch Line en Hatch Fill (Arceren, arceer tot lijn en vullend arceren)

Een nieuwe "Same As" (zelfde als) knop in het Hatch (arcering) dialoogvenster laat u eenvoudig toe de stijl van een bepaalde arcering toe te passen op een andere arcering entiteit.



Verbeterde import en export

Het "Ontbrekende Xref" waarschuwingsvenster biedt nu mogelijkheden om sommige of alle ontbrekende xrefs bij het importeren van DWG-bestanden over te slaan. We hebben ook een verbetering van de export van Paperspace lay-outs naar dwg-formaat.

DWG / DXF export exporteert nu ook laagnamen van meer dan 32 tekens.



Verbeterd afronden (Fillet) commando

Een nieuw, krachtiger algoritme is geïmplementeerd voor het afronden van een boog tegen een andere. Dit zou moeten resulteren in minder onduidelijkheid bij het afronden van bogen waar meerdere oplossingen mogelijk zijn.



Verbeterde lineaire afmetingen

We hebben de opening verminderd tussen de pijl "eind" en de afmetingtekst, wanneer de tekst en de pijlen buiten de extensie lijnen ingesteld zijn. We hebben ook een magneet punt (Snap Point) op de linker pijlpunt, wat de herpositionering van de maatlijn met behulp van dit pijlpunt toelaat, met de Point Select Mode ingeschakeld.



Verbeterde Trim sectie, Cutoff (Afsnijden)sectie en Sectie gesneden door een lijn

De Trim sectie, Cutoff sectie en Sectie gesneden door een lijn opdrachten zijn nu ook van invloed op de arceringen. Arceringen werden voorheen genegeerd door deze opdrachten.



Nieuw bestandsopdracht wizard

Nieuwe opties zijn toegevoegd om schaduwmarkeringen en weergave gegevens te negeren, net als ze al aanwezig waren in het dialoogvenster Openen.



Verbeterde “stel zicht in” en “stel zicht door tekeningcenter” opdracht

Diverse nieuwe controles zijn toegevoegd in 3D perspectief om het gemakkelijk te maken, "camera's" op te slaan, te laden en te verwijderen met vooraf ingestelde kijkhoeken.(Set View and Set View by Drawing Center)



Verbeterd herhalen van de laatste opdracht (F3) en opdracht ongedaan maken

DesignCAD registreert nu langer de verschillende Zoom opdrachten in F3 en de opdracht ongedaan maken buffers. Dit maakt het makkelijker om tekenopdrachten te herhalen, zelfs als een in- of uitzoom nodig was om meer details te zien. Alle zoom opdrachten kunnen nog steeds apart ongedaan gemaakt worden met behulp van Zoom Vorige.



Verbeterde (Sweep) roteer of wentel opdracht

Voorheen werd het oorspronkelijke profiel, gebruikt om de (Sweep) rotatie te genereren, los gelaten van het geroteerde object, in de veronderstelling dat je dit zou willen hergebruiken voor een ander doel. Nu maakt het profiel deel uit van de geroteerde solid (vaste vorm). Een nieuwe optie is toegevoegd om een ​​kopie van het profiel te behouden als je dit later nog wil gebruiken.



Verbeteringen van veel opdrachten met behulp van "Selecteer enkel" aankruisvakjes

De laatste instelling van een aantal "Enkel geselecteerde eenheden” aankruisvakjes wordt nu onthouden. Zodat U de volgende keer dat U deze opdracht uitvoert met een actieve selectie, het vakje al of niet al aangevinkt is afhankelijk van uw laatste keuze wanneer iets geselecteerd was. Als er niets geselecteerd is wordt de instelling genegeerd. (“Selected only” checkboxes)



Aanvullende verbeteringen

§                Verbeterde verborgen line - Nieuwe optie om de streeplijnschaal te veranderen naar verborgen lijnen in verborgen lijn modus.

Verbeterde rendering opdracht - Lichte verbetering van het anti-aliasing algoritme bij het gebruik van de oorspronkelijke Phong of Gouraud rendering.

§                Verbeterde Laad Animatie Sjabloon (Load Animation Template) - Met nieuw delete knop kunt u een bestaand animatie sjabloon uit de tekening verwijderen.

Betere pijl en afmetingen opdrachten - Nieuw algoritme voor het tekenen van pijlen met een lijndikte dat leidt tot een pijlpunt die wijst waar het moet en eindigt in een scherpe punt.

§                Betere boog afmeting - Verbeterd uiterlijk van de extensie lijnen.

Verbetert oppervlakte snijpunt opdracht (Surface Intersection) - Vroeger werkte deze opdracht alleen op raster objecten. Nu werkt deze ook op Solids (3D vormen) en vlakken.

Bovendien werden correcties toegepast voor fouten in DWG / DXF export, animatie export naar AVI, afronden opdracht, draaien (wentelen) commando, weergave-instellingen, coördinaten balk, afdrukvoorbeeld, en arcering helling.





DesignCAD 3D Max 21 bied volgende nieuwigheden

Nieuw 3D Data voor eenvoudiger Architecturaal Ontwerp

Nieuw DesignCAD 3D MAX versie 21 bevat 600 3D modellen die je simpelweg via drag and drop aan je model toevoegt. Elk symbool, inclusief textuur, kan worden aangepast aan je eigen wensen. Maak alvast je keuze:

·      129 basis elementen – deuren en ramen en hun beslag en afwerking, open haarden, houten lijstwerk en veel meer ....

·      234 keuken elementen – kasten, toestellen, kranen, gootstenen, tellers en nog veel meer ...

·      52 badkamer elementen– baden, kranen, gootstenen, wastafels en nog veel meer ...

·      134 interieur elementen – meubilair, verlichtingselementen en huisinrichting, en nog veel meer ...

·      51 office elementen – bureaus, opslag en archiefkasten, tafels, rekken en nog veel meer ...

NIEUW : AutoCAD 2011 Ondersteuning

Werk met de laatste AutoCAD® files. Importeer/Exporteer AutoCAD 2010 en 2011 .DWG en .DXF bestanden voor een optimale samenwerking met de laatste Autodesk® software versies. Inclusief  compatibiliteit met AutoCAD® layouts en PaperSpace, AutoCAD® laagindeling , linestyles, views, and blocks, en ook gedeeltelijk voor Architectural Desktop (ADT) objecten. Deze laatste worden herkend en omgevormd tot DesignCAD equivalente objecten.



Verbeterde Laagbenaming

Definieer binnen DesignCAD 21 nu de namen voor lagen met lengte tot 255 karakters.

Verbeterde Paperspace

Met DesignCAD 21 kan je nu een zelfde paperspace template meermaals in dezelfde tekening toepassen. .

...




DesignCAD 3D Max 20 bied volgende nieuwigheden



Nieuwe functies :


1. “Tekening Vergelijken” – Selecteer twee DesignCad tekeningen of .BMP beelden en “Tekening Vergelijken” zal een visuele vergelijking weergeven van de twee.

Er zijn opties om van de één naar de andere te schakelen, om enkel de verschillen te zien, of om de verschillen te laten knipperen, snel accenturen waar veranderingen gebeurd zijn. Zoom in of selecteer “inzoomen op verschillen” om snel een verandering waar te nemen.

De tekening vergelijking is van onschatbare waarde wanneer men samenwerkt aan een project, of wanneer een ouder project terug opgenomen wordt en zo de aanpassingen op te verduidelijken.

Gebruik het om tekeningen te vergelijken en als een opbouwtekening om te zien waar veranderingen aangebracht werden.



2. Import Source File and name: Wanneer je DWG of DXF bestanden importeert in een blanco DesignCAD bestand, verandert de naam van “untiteld” (naamloos) naar de naam van het geïmporteerd bestand.



3. Option to "Ignore view shading flags" : Optie: “negeer schaduw velden” bij het openen van bestanden . Dit laat toe grote tekeningen te openen die bewaard werden in “verborgen lijnen” of “schaduw modus”, zonder te moeten wachten op het renderen ervan.



4. “Pack Group IDs” commando toegevoegd: Dit commando laat de gebruiker toe alle Group IDs achtereenvolgens samen te voegen. Dat kan van belang zijn wanneer je een tekening in een oudere versie van DesignCAD wil bewaren, sommige oudere versies ondersteunden deze versies niet zoals DesignCAD V20.


5.
Dirty (vervuild) File: Er verschijnt een asterisk op de titelbalk wanneer de tekening “dirty” (vervuild) is en opgeslagen moet worden.



Verbeteringen :


1. Toegevoegd “None” (geen) uitlijning optie bij Multilijnen: Dit zorgt ervoor dat mulitlijn punten zich gaan uitlijnen naar de basislijn ( offset 0.0), eerder dan links, rechts of center. Dit kan handig zijn wanneer de multilijnstijl niet symmetrisch is t.o.v. de basislijn.



2. Easy Selection of Dimensions:
Afmetingen zijn nu veel eenvoudiger te selecteren dan in Versie 19.



3. Added "Scale Proportional" checkbox to the Text Size:  “Scale Proportional” (Proportioneel Verschalen) checkbox is toegevoegd aan het tekstgrootte veld in het afmetingen infovenster en in de tekstgrootte opties dialoogvenster. Indien aangevinkt, de tekstgrootte aanpassen in het infovenster of in de tekstgrootte opties dialoogvenster, zullen andere de maten proportioneel aangepast worden, zoals de grootte van de pijlen, de tussen openingen, de oversteek. Je kunt nog steeds onafhankelijk veranderen naar andere instellingen  --  dit is enkel van toepassing bij het aanpassen van de tekstgrootte.



4. Added an option to Layer Options: Aan “Layer Options” werd nog een optie bijgevoegd. Automatisch omschakelen bij de lagen instellingen. Als deze optie uitgeschakeld is en je verandert /schakelt naar een vooringestelde lijnstijl of kleur dan past hij zich aan aan de huidige lijnstijl en / of kleur, maar zet niet automatisch de lijnstijl door lagen of kleur door lagen aan. Nog een bijkomende optie is Sys(1151) om deze tab actief te maken via BasicCAD.



5. Visibility of Groups:  Een groep eenheden laag beïnvloedt de zichtbaarheid van de inhoud van de groep niet meer.



Gecorrigeerde fouten:

1.Punt XYZ sleutel zette de waarden niet terug op nul. Een controlebox werd toegevoegd om telkens te corrigeren / herinstellen, zoals met de andere puntcommando’s.

2. Movement Options zijn nu uitgeschakeld voor Coordinate Dimensions (Coördinaat afmetingen), omdat “Add Leader” en “NO Leader” niet meer werkten.

 3. “Paperspace fixed-width Lines” nu gecorrigeerd – geen zwarte zichtvenster (viewframes) meer wanneer je print.


4. Intersect 2 met cirkels is verbeterd. Er waren een aantal gevallen waar Intersect 2 faalde in het vinden van de intersectie van een lijn of een cirkel.

5. “Circle tangent to Two Lines” zat vast als je 20 segmenten weergaf bij kiezen van “Save as Line”.

6. Een lijn trimmen bij een cirkel, een boog of een gesloten vorm lukte niet altijd zoals gevraagd. Nu zal de lijn getrimd worden naar de intersectie bij het dichtste geselecteerde punt op de gekozen te trimmen vorm, eerder dan altijd naar de intersectie dichtbij het oorspronkelijke lijneinde.

7.  D68 – Geëxplodeerde symbolen met lijndiktes zouden normaal als niet-correcte nulwaarden weergegeven worden mochten brede lijnen aanwezig zijn in het symbool.

8. Vertikale afmetingen met “Force Text Horizontal” blijft de tekst vertikaal zetten.

9. Omsluitingrechthoek berekeningsfouten in het Infovenster en Sys() functies voor “Point Mark” en “Wide Lines fixed”.

10. Als het Show / Hide commando dialoogvenster naar “Hide” gezet werd dan knipperde het dialoogvenster kort.

11. Toegevoegd Sys(1150) aan BasicCAD om het Toon / Verberg commando te controleren.

12. Wanneer tekeningen  met afmetingen opgeslagen werden naar oudere versies van DesignCAD (17 en ouder), pogingen om die afmetingen weer te geven in de oudere versie van DesignCAD faalden of deden DesignCAD vastlopen. Nu zijn bewaarde afmetingen volwaardig weergegeven in de bedoelde versie.

14. Verandering van systeemgekozene waarden: Running Snaps OFF, Interruptible Snaps ON, lagenlijst toont alle lagen in plaats van enkel de benoemde lagen.

15. Pijlkoppen in “Dim Progressive” komt nu overeen met de door de gebruiker gekozen pijlkoppen.

16. Wanneer je u een rasterbeeld plakt op een nieuwe lege tekening met “Enable Offscreen Bitmap” ingeschakeld, verschijnt het beeld niet. ( Ik geef toe er zijn echter nog een aantal display kwesties met “Enable Offscreen Bitmap” aan)

17. “Reverse Points” in het Info Venster (Info Box) was niet ontvankelijk voor MultiLijnen entiteiten. Nu is het dat wel.

18.”Move Origin” / Verplaats Oorsprong deed getoonde afmeting verplaatsen.




DesignCAD 3D Max 19 bied volgende nieuwigheden


New Arrow Command
Een nieuwe optie in de “Pijl” opdracht (Arrow) “Teken als Curve” (Draw as Curve) laat U toe om pijlen als curven (krommen) te tekenen inplaats van rechte lijnen.




New Grid Option
Er is een nieuwe optie in het dialoogvenster van de raster opties: (Show CS) “Toon CS”. Dit laat U het assenstelsel zien in de tekenzone.




New Option to Turn Off Nested Groups
Nieuw in het algemene opties venster (General Options): “Geen geneste groepen gebruiken” (Don't use nested groups). Wanneer je deze optie aanvinkt zal DesignCAD het klassieke groeperingmechanisme gebruiken van de vroegere versie 15 en voorheen. In deze situatie zijn de groepen niet verbonden met een specifieke laag, kunnen niet genest worden en maken geen actuele groep eenheid. De instelling is voor de volle toepassing, niet per document. Wanneer deze optie een wijziging in een open tekening veroorzaakt, zal je gewaarschuwd worden en kan je deze operatie onderbreken.


New Option to Print Hidden Line as Dash
Er is een nieuwe optie in het tabblad “Type” van het dialoogvenster afdrukken: (Print hidden line as dash) “Print verborgen lijn als stippellijn”. De stippellijnen zijn erg dun, je kunt indien nodig, de pen breedte instellen in het dialoogvenster om de lijnen duidelijk weer te geven in het afgedrukte resultaat.


New BasicCAD additions
BasicCAD aanvullingen:
Sys(1140) – Al of niet gebruiken van geneste groepen.
0=geneste groepen, 1 = "oude stijl" groeperen.
Sys(1141) – Hoogst gebruikte groep index (alleen lezen)
Sys(1142) – Laagst ongebruikte groep index (alleen lezen)
>”Pijl opdracht” heeft een nieuwe parameter: <gekromde pijl [0 = recht, 1 = gekromd]



Oplossingen en verbeteringen:

  • Verbrede velden in de coördinaten balk tonen meer cijfers.
    • Invoeren van sommige .dwg bestanden resulteerde in een lange reeks "de associaties zullen worden verwijderd" berichten. Elke poging om te bewerken of uit te zoomen in deze bestanden resulteerde in dezelfde berichten. Dit probleem is opgelost.
    • Onmiddellijk na de invoer van een .dwg bestand met een boog dimensie resulteerde dit in een onjuiste maat en deden er zich onregelmatigheden voor. Opslaan en opnieuw laden van de tekening waren vereist bij het oplossen van het probleem.
    • AutoCAD-tekeningen in metrieke eenheden werden niet geïmporteerd met de juiste basis meeteenheid, maar keerde steeds terug naar duim (inches).
    Nota: .dwg bestanden zonder eenheidsinstelling gaan steeds automatisch naar voet, wat verondersteld wordt als de basiseenheid van DesignCAD. Voor dergelijke tekeningen, maak gebruik van de meeteenheid opdracht voor het aanpassen van de tekening naar de juiste eenheid in dit geval. CONTROLEER NIET het "herschaal naar nieuwe eenheid" venster of dit zal alle coördinaten verschalen alsof voet de correcte eenheid is.
    • Radius afmetingen toonden soms abnormaliteiten wanneer deze gebruikt werden samen met de actieve magneet modus. (Running Snap Mode)
    • Veel problemen met afmetingen bij het laden van tekeningen uit oudere versies werden vastgesteld.
    • Exploderen van een groep resulteerde soms in meer dan een resterende groep die werd samengevoegd.
    Dit is gecorrigeerd, en de maximaal toegestane groep ID is toegenomen.
    • 3D dimensies met vectorfont tekst had de tekst onjuist aangepast.
    • DesignCAD zou geen dubbele tolerantie afmetingen tekenen als de + en - tolerantie waarden dezelfde waren. Beide waarden werden gebundeld in een enkel + / - tolerantie formaat.
    • Soms veroorzaakte het inladen van tekeningen met een groot aantal ongebruikte blokken, het geruisloos sluiten van DesignCAD zonder een foutmelding.
    • Kon de afmetingen tolerantie type niet op “geen” (None) instellen na gekozen te hebben voor Symmetrisch of Normaal in het afmetingen opties dialoog venster.
    • True-Type tekst in geëxporteerde .wmf bestanden werden omgezet in alleenstaande letters, welke door elkaar gegooid leken.
    Soms ontbrak de tekst in geïmporteerde .dwg blokken of gaf de verkeerde afmeting.
    • Bijgevoegde dimensie eenheden in de dimensie tekst (dwz ft, in, m, cm, enz.) zijn nu optioneel, in plaats van automatisch.
    • Kan niet opnieuw verbinden van een straal of diameter afmeting met behulp van de info box.
    • Afmetingen werden soms verplaatst in een geëxporteerde PDF-bestand.
    • De berekening is aangepast van de waarde in de offset afmeting Baseline opdracht.
    • Verbeterde lagen controle voor “Paperspace Viewframes” (Papier instellingen voor afdrukken).
    • BasicCAD – INPUT # opgave zou soms negatieve numerieke waarden geven in de ruimte voor begrensde tekst bestanden als een uitdrukking eerder dan als afzonderlijke waarden, wat resulteert in onjuiste variabele opdrachten.
    • BasicCAD – toegevoegd <SkipLayouts parameter voor DwgIn en DxfIn commando om de gebruiker te laten bepalen of de layout al dan niet overgeslagen word bij het importeren.
    • BasicCAD – uitgebreide afmetingen werden niet vervuld de <Type parameter om geëxplodeerde afmetingen te maken.
    • Klikken op de onderste laag in de lagen lijst bij afmetingen opties zal de lagenlijst scrollen, in plaats van het activeren van de beoogde controle voor deze laag.
    • Verbeterde de Lijn Stijl en kleuren werkbalk voor betere aanduiding van de laag in de eenheid kleuren en lijntypes. Bijgewerkt "huidige" lijnstijl wordt nu getoond na het laden van een tekening. Toegevoegde lijnstijl met de lagen knop in de lijnstijl werkbalk en de lagen knop in de kleuren werkbalk.
    • Intersectie-2 werkte niet correct wanneer de lijnen elkaar niet kruisten.
    • Zoeken naar ontbrekende symbolen veroorzaakt soms het vastlopen van DesignCAD.
    • Afbeeldingen kunnen uit PDF bestanden niet worden gekopieerd en direct geplakt in DesignCAD.
    • Een DesignCAD sessie gestart via Ole Automatie zal crashen als de print opdracht is uitgegeven.
    • Opslaan van lege tekeningen is verplaatst van het dialoogvenster opslaan naar het algemene dialoogvenster van opties.
    • Verbeterde snap en trim nauwkeurigheid te opzichte van de (kromme) curve entiteiten.
    • Verbeterde Verborgen rand door sectie gedrag – als nu een sectie een combinatie van verborgen en niet verborgen lijnen raakt of omsluit, zullen alle aangeraakte randen worden verborgen. Wanneer alle aangeraakte of ingesloten randen in dezelfde staat zijn (verborgen of zichtbaar) het commando schakelt de stand van of naar verborgen.
    • Rode en blauwe kleur kanalen waren verwisseld bij het laden van sommige TIFF beeldbestanden.
    • Afmetingen basislijn instellingenveld is toegevoegd aan afmetingen opties dialoogvenster.
    • De knop Plakken was verwijderd uit het afmetingen opties dialoogvenster. Dit is nu hersteld.
    • XYZ import vereiste foutief de aanwezigheid van de Z-waarden, zelfs voor 2D gegevens.
    • Afmetingen vernieuwden niet op het scherm na het uitvoeren van het eenheid commando. Opslaan en opnieuw laden waren nodig.
    • Ingestelde zichtvensters op specifieke schalen verschuiven niet meer wanneer nieuwe objecten toegevoegd worden nadat het zichtvenster ingesteld is.
    • Na het opnieuw definiëren van een blok zullen de kenmerk definities in bestaande exemplaren van deze bloknaam terugkeren naar de standaard tekst in plaats van het behoud van hun oorspronkelijke waarden.





DesignCAD V18

Nieuwe eigenschappen en zeer belangrijke verbeteringen

DesignCAD 3D MAX v18 omvat meer dan 20 nieuwe eigenschappen en verbeteringen. Ontdek de verbeterde weergave voor superieure visualisatie en realistische weergave. Animatie en ‘doorloop’ verbeteringen bieden een grotere controle. Meer uitwisselingsmogelijkheden met DWG/DXF van AutoCAD; verbeterd afmeten, gestandaardiseerd verschalen, betere tekeningen uitwisseling, bijgewerkte opvulpatronen en nog veel meer.



NIEUW! Textuur Procedures
DesignCAD biedt meerdere veelzijdige nieuwe materiaaltextuur procedures aan die de realiteit en de verscheidenheid van uw gerenderde tekeningen sterk verbeteren. U kunt verscheidene soorten structuurtexturen toepassen om houtnerf te reproduceren, steenstructuur, samengestelde afgebroken materialen, marmeren lagen, bakstenen en andere effecten. Tot vier verschillende textuurpatronen kunnen in hetzelfde materiaal worden gecombineerd.





Verbeterde Schaduwen
Schaduwen kunnen nu geanti-aliased (blokvorming voorkomen) worden voor een vloeiender uitzicht.

NIEUW!  Slimme Menu’s

DesignCAD biedt nu slimme menu's aan zoals die in Microsoft Office®. Aanvankelijk voorgesteld met een verkorte lijst van beschikbare menu commando’s, om schermvervuiling tegen te gaan, kan het menu worden uitgeklapt, om alle lijnen te tonen door op de dubbele pijlen te klikken op de bodem van het menu. Deze optie kan, afhankelijk van de voorkeur van de gebruiker, worden ingeschakeld of uitgeschakeld.






NIEUW! Associatieve Afmetingen

Associatieve afmetingen zullen automatisch aangepast zijn zodra je de maat van het object verandert. Bijvoorbeeld, wanneer een radiale afmeting geassocieerd is met een cirkel, je de radius van de cirkel wijzigt via de Info Box, dan zal deze geassocieerde radiale afmeting automatisch aangepast worden naar de nieuwe radius.

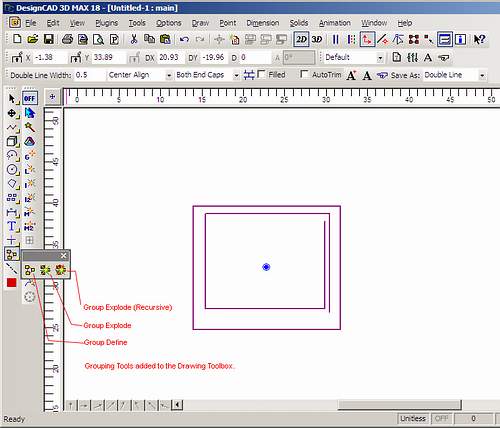

NIEUW! Gegroepeerde gereedschap Pictogrammen
De gegroepeerde commando’s zijn toegevoegd aan de Tekeninstrumenten of hoofd gereedschapsdoos als grafische iconen.

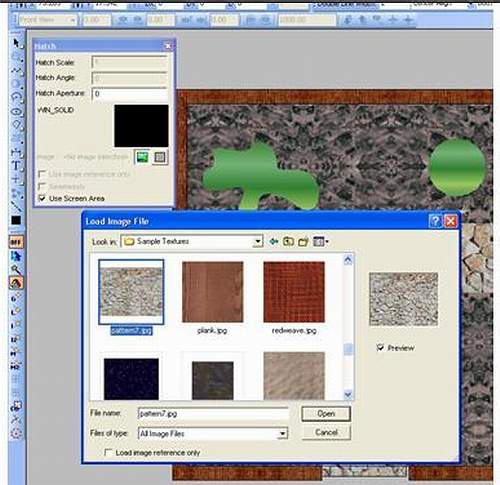

Verbeterde Arceringopdracht vernieuwd
De arceringopdracht bevat enkele nieuwigheden:
Gegradueerde opvulling met verschillende sleutelkleuren.



Gebruik afbeeldingen (jpg) als tegelvormig vulpatroon.

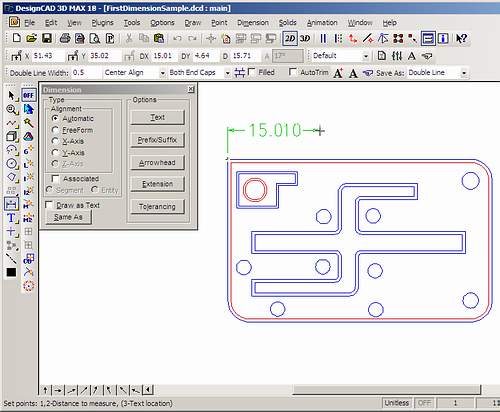

Nieuw Auto-aanpassende afmetingentekst
Als u punten zet voor de afmeting, zullen de tekst en de pijlen automatisch binnen of buiten geplaatst worden naar gelang de best passende plaatsing.

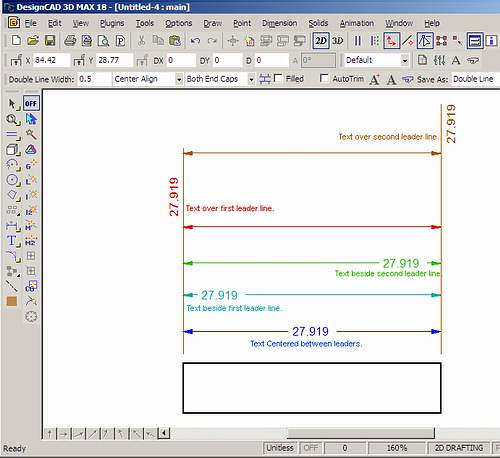

Nieuw Automatisch herformatteren van Afmetingentekst
Wanneer U nu de plaats van de afmetingentekst verandert, dan passen de afmetingspijlen zich automatisch aan.






 Verbeterde Info Box
De info box heeft nu een ‘uitrol’ stijl. Wanneer de cursor over de “Info box” zweeft, aan de rechter hoek van het tekenkader, dan zal de Info box uitrollen om de details van het geselecteerd object weer te geven. Indien er niks geselecteerd is dan blijft de Info Box dicht.

De Info Box kan ook vastgepind worden op een permanent-open positie. Dit kan handig zijn wanneer U verschillende entiteiten wilt onderzoeken en mogelijk snel na elkaar wilt weergeven.




NIEUW! Gebruikers Nota’s
Het tekening Informatiedialoog venster heeft nu een gebruikersnota ruimte dat U toelaat interessante tekstinformatie in te voeren maar die daarom niet hoeft zichtbaar te zijn als deel van de tekening.




Verbeterde AutoCAD® DWG/DXF verenigbaarheid
Leest en schrijf AutoCAD bestanden van de 2008 versie – en geniet van de verbeterde uitwisselbaarheid met de AutoCAD layout en PaperSpace, plus uitgebreide ondersteuning voor AutoCAD Lagen en Blokken in zowel DXF als DWG bestanden.

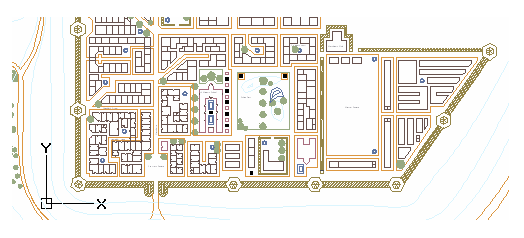

Precisie 2D Tekenen

2D Tekenen
I
ntuïtieve en verfijnde weergave gereedschappen, geavanceerde geometrische constructie mogelijkheden, snelkoppelingen om te tekenen en  volledig lagenbeheer maken van 2D tekenen een fluitje van een cent.



2D Teken gereedschap
Gebruiksgereedschap
Werkruimte gereedschap
Macro’s
Tekengereedschap– ortho-lijnen, bogen en veel meer !!
Weergave en opmeting
Afmetingen gereedschap
Groepen, Blokken, Symbolen en nog veel meer!

NIEUW! Bewaren om te delen.
Wanneer U een tekening bewaart, zijn alle bestanden die van buitenaf verwijzingen hebben (texturen, symbolen, beelden) bewaart in een submap met daarin de naam van de tekenaar.




NIEUW! Print Schaal Opties & Verbeterde PaperSpace
De meest gebruikte printschalen zijn nu beschikbaar via een ‘uitval’ lijst in de Printdialoog Box. Natuurlijk kunt U nog steeds een specifieke printschaal instellen als U dit wenst. Deze vooraf ingestelde schalen kunnen ook geselecteerd worden in de Paperspace vensters.





3D Precisie , Modelering en Visualisatie

3D Teken gereedschap
3D Zichtinstellingen
3D Primitieven Box, Hemisfeer, Sfeer, …
3D (Vaste) Weergave handelingen – Afsnijden, Afschuining, …
3D Visualisatie


3D Modelering
Toegang tot een volledig gamma krachtige 3D basis modelleringvormen zoals kubus, bol, halve bol, Piramide, Cilinder, kegel. Gebruik van Booleaanse operaties met inbegrip van vormen-samenvoegen (solid add), vormen-uitsparen (solid subtract) en schijven snijden (slice) om uw 3D onderdeel te vormen! Plus, krachtige nieuwe rasteropties geven U een grotere controle en kwaliteit bij het toevoegen van oppervlakken aan uw modellen.

NIEUW! Toont centerpunten.
Toont een centerpunt in het midden van cirkels, bogen en ellipsen. Het type en de maat van dit centerpunt kan algemeen ingesteld worden.


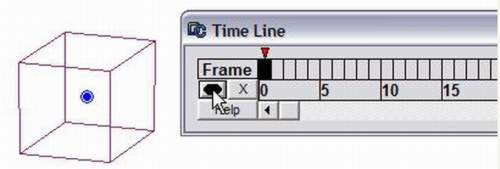

NIEUW! Animatie & Wandel door de tekening.
Creëert prachtige geanimeerde presentaties met bewegend zicht op uw 3D modellen.





Verfijnde Gereedschappen

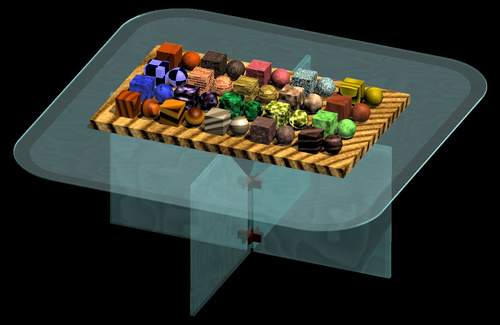

3D Visualisatie en Belichting
Geef uw 3D modellen weer met toepassing van materialen, structuurbeelden of gebruik doorzichtigheid en misteffect voor betere weergave.

Snel glad maken van de schaduwranden met het NIEUWE ingeschakelde schaduw gereedschap.


NIEUW!

Materiaaltextuur procedures staan toe om marmer, hout, cement, nerven, vlekken, parelende structuur, steen, cellen of verlengde houtstructuur aan uw tekeningen toe te voegen.



NIEUW! Gebruik een beeld als opvulpatroon.

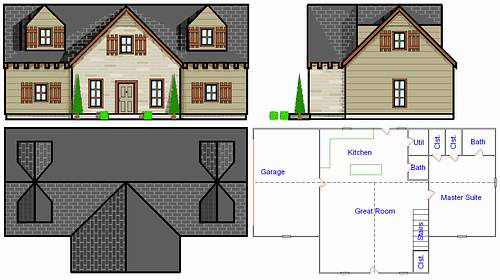

Bouwkundige Design
Gebruik DesignCAD 3D MAX om uw droomhuis te tekenen, grondplannen te maken, herinrichtingsplannen voor een verdieping, meubelontwerp en houtbewerkingprojecten. De mogelijkheden zijn eindeloos.

Mechanisch ontwerp
DesignCAD’s Tekengereedschappen laten U toe alles te ontwerpen, van motoren tot mechanische onderdelen, elektriciteit schema’s, technische tekeningen, enz. … Creëer complexe 3D vormen eenvoudig door extruderen (uitrekken) van uw 2D vormen. Geef weer in 3D en pas kleurstijlen en belichtingseffecten toe om prachtige visuele presentaties te maken.



Onderlinge bruikbaarheid en inhoud

Ondersteunt Importeren en Exporteren van meer dan 20 CAD bestanden.

Importeert en Exporteert volgende vectordata formaten:

  • DWG
  • DXF
  • WMF
  • HPGL



Bovendien, importeert DesignCAD XYZ data als lijnen, curven, of punten. Het kan ook RIB, VRML, WPG, en PDF bestanden exporteren.

DesignCAD kan ook volgende beeldbestanden lezen en opslaan:

·        JPG
·
        BMP
·
        TAG
·
        TGA
·
        TIFF (niet-LZW gecomprimeerd)
·
        PCX
·
        PSD
·
        WMF
·
        PNG
·
        WPG
·
        EPS
·
        AWD

Systeemeisen
Minimum:
110+ megabytes harde schijfruimte voor een compacte installatie • 256 Mb RAM (512 Mb op Windows Vista) • Microsoft Windows 2000, Windows XP SP2, of Windows Vista . Aangeraden configuratie: Een Pentium 4 (of gelijkaardig, of beter) processor • 512 Mb RAM (1024 Mb op Windows Vista) • Een grafische kaart met Open GL ondersteuning • Een monitor met een Min. resolutie van 1024 x 768.

Aangeraden: 2 GHz+ Processor, 3D Grafische versneller kaart, muis met scrolwiel, Internet aansluiting. Microsoft® Internet Explorer™ Installatie vereist voor Internetregistratie.



Wat is Nieuw in DesignCAD V17 ?
DesignCAD v17 zet een lange traditie van innovatie, gebruiksgemak en prestaties voort

De krachtige nieuwe eigenschappen omvatten een nieuw, intuïtief Lichtbron menu, die de gebruiker onevenaarbare controle van de lichtinval en schaduwen op hun tekeningen geeft, evenals verbeterde en OpenGL die DesignCAD tekeningen nu nog realistischer maken. De verbeterde DXF en DWG ondersteuning lagen,evenals lijnstijlen, zichten, zichtkader en blokken. Bovendien zet een nieuwe tekenmacro DesignCAD- dossiers in een DWG formaat, om een naadloze invoer in SketchUp® toe te staan

“Wij geloven dat de krachtige nieuwe eigenschappen van 3D Maximum, met inbegrip van de capaciteit om complexere 3D modellen te behandelen, de prestatieleider in makkelijk te gebruiken CAD toepassingen is.”

Nieuwe eigenschappen voor CAD 17

1. Nieuwe TRIM eigenschappen

a. Trimt alleen de gekozen segmenten met nog meer mogelijkheden om multisegmentlijnen te trimmen
b. Trim en verleng opdracht gaat nu ook voor krommen. Spline of Bezier Curve kunnen nu ook getrimd worden met een, twee of meerdere lijnen

VOORDEEL: De vorige versie van DesignCAD stond het uitbreiden van deze entiteittypes niet toe

2. Nieuwe cirkel tangens op lijn

a. U kunt een tangens nu trekken door enkel twee punten te plaatsen. (1 – punt dichtbij lijn, 2 - het punt van de Diameter of van de Richtlijn van de cirkel)


VOORDEEL: 2D verhoogde tekencapaciteit, eigenschap eigen aan CAD programma’s

3. Nieuwe Sectie Trim

a. Trimsectie werk zoals de ‘delete’ sectie wanneer “Trim binnen de sectie” ingesteld is en werk zoals de sectie ‘Cut off ‘wanneer “Trim buiten de sectie “ ingesteld is behalve dat het alle lijnresten schrapt die de twee puntsrechthoek kruisen.

b. "Section Delete" is verwijderd

4. Nieuwe Omtrek opdracht

a. Berekent de omtrek van het geselecteerde object of de omtrek bepaald door punten.

5. Meerdere Tekstlijnen

a. Creëer meerdere tekstlijnen die nu gemakkelijk als een tekstblok kunnen worden weergegeven.

b. “Toon Multlijnen tekst" knop toegevoegd aan de infobox

Voordeel: Gebruikers hoeven niet langer lijn per lijn de teksten weergeven. Ze kunnen nu een volledige tekstblok weergeven in één keer.

6. Nieuw kwadrant Cirkel magneet

a. Spring naar het dichtstbijzijnde kwadrantpunt op een cirkel een boog of een ellips.


Voordeel : 2D ontwerp snelheid

7. Verbeterde hoekafronding – 3D

a. Er is geen beperking van het aantal randen van de op te ronden hoeken.

VOORDEEL: Alle drie de hoeken van een veelhoek worden nu perfect uitgelijnd. Een essentieel probleem opgelost.

8. “Verbeterde snede met een gebogen oppervlakte" – 3D

9. Nieuwe gepersonaliseerde zichthoek weergave - 3D

a. Deze staat toe gepersonaliseerde zichthoeken per gebruiker tonen, toe te voegen of te verwijderen.

VOORDEEL: Gebruiksgemak. Eenvoudiger manier om een standaardkijkhoek aan uw tekening te geven.

10. Nieuwe lichtbroninstellingen voor open GL en DesignCAD belichting – 3D

a. Alle lichtbroninstellingen werken in Open GL modus ( Menu: Tools->Shading = >Set "Enable graphics acceleration" check box ) en in DesignCAD rendering modus.

Verbeterde Eigenschappen in DCAD 17

11. AutoCAD verbeterde compatibiliteit

De opdracht ‘importeren’ is verbeterd met AutoCad (lagen, lijnstijlen,zichten en zichthoekblokken)

12. Verbeterde raster opties

Raster vloeiend uitzoomen
Indien deze optie ingesteld is en uitgezoomd is buiten de programma mogelijkheden om het raster weer te geven dan wordt het raster getoon met minder lijnen anders verdwijnt het raster volledig.

VOORDEEL: Onbeperkte rasterweergave. Onbeperkt in- en uitzoomen en het raster blijft behouden. Versie 16 verloor deze mogelijkheid maar was eerder aanwezig in versie 15 en ouder.

13. Verbeterde Diameter en Radius meetgereedschap – 3D

Het diameter en radius meetgereedschap meet nu de diameter en radius van cylinders en gaten.

Om de diameter van een cylinder of een gat te meten :
1) Selecteer diameter en afmeting gereedschap.

2) Zet eerste punt op het segment van de cirkelrand.

3) Zet een tweede punt op een ander segment van de cirkelrand. DesignCAD tekent een elastische lijn door 3 of 4 punten van segmenten.


4) Zet een punt om de richting van de diameterpijl te bepalen.

14. Verbeterd vormen van een vlak – 3D

Een vlak maken is niet langer meer beperkt tot 4 lijnen. Creëer een vlakt door een serie van kruisende lijnen als de lijnen buiten het vlak vallen. ‘Surface patch’ opdracht is nu niet beperkt tot 4 vectoren met gecombineerde eindpunten.

Nieuwe eigenschappen en verbeteringen ‘Support Developper Kit’

15. Nieuwe trimeigenschappen zijn toegevoegd aan het SDK programma

Macro : Sys( 139 ) - Set / Clear "Trim Picked Segments Only" optie.

Automatisatie: DesignCAD:IDcadTrim nieuwe booleaanse eigenschappen TrimPickedSegments".

16. Nieuwe en verbeterde gebruikers interface

Taakbalken en statusblaken gebruiken Xtreme CodeJock library.

17. Nieuwe cirkel tangens eigenschap toegevoegd aan de SDK

CircleTanLine

Nieuwe booleaanse eigenschap "LockRadius" – In-en uitschakelen blokkeer radius voor cirkel tangens naar lijnopdracht.

Nieuw cirkel teken type "dcCircleTangentToLine".

18. Nieuwe omtrek opdracht toegevoegd aan SDK

Meet de omtrek begrensd door een opeenvolging van punten. Het omtrek resultaat is weergegeven in Sys(658). Om te vermijden dat het dialoogvenster wordt getoond gebruik de Omtrek() functie in de plaats.

19. Nieuwe Trim sectie eigenschappen toegevoegd aan SDK

“CutoffDel" Is gewijzigd in ">SectionTrim".
bInside if bInside = 0 dan trim buitenkant van de sectie anders binnenkant van de sectie.

20. Verbeterde raster eigenschappen toegevoegd aan SDK

Set / Clear "Vloeiende rasterdegradatie".

21. Nieuwe gepersonaliseerde zichthoek weergave toegevoegd aan SDK

Gebruikt gepersonaliseerde zichthoekinstellingen

22. Nieuwe kwadrantmagneet toegevoegd aan SDK.

Functie ‘QuadrantSnap’(dX As Double, dY As Double, dZ As Double, bMoveCursorOnly As Boolean) Als Booleaans

23. Nieuwe macro laag groep opdracht in SDK

Alle lagen groep opties zijn toegevoegd aan SDK
‘Recursive Group Explode’ toegevoegd aan SDK


Wat is Nieuw in DesignCAD V16 ?
Beschrijving Commentaar
Nieuwigheden

3DMax

Express

Nieuwe onderliggende CAD tekenmotor Complexere 3D voorwerpen kunnen nu worden gecreëerd; betere lat tekening. Ja Ja
Optie voor het herschalen van een tekening, om passend te maken bij het overschakelen van eenheid. (beslissend voor de vervorming die hieruit zal voortvloeien, symbolen en blokken inbegrepen) Momenteel schakel je met tekeneenheden eenvoudig over van 10-voet naar 10 cm of 10 meter of 10 ... Ja Ja
De mogelijkheid om voorwerpen te benoemen en te selecteren / zoeken op de naam of de gedeeltelijke naam. Eens je iets getekend hebt, kan het zeer moeilijk zijn (vooral over macro's of met automatische tekeningen) om uit te maken of je de gewenste onderdelen geselecteerd hebt. Ja Ja
Multi-lijn lijnstijl met specifieke instellingen en lijnstijl voor elke verwante lijn.   Ja Ja
Geneste groepen Mogelijkheid om één groep binnen een andere te plaatsen; het exploderen van de buitengroep zal niet automatisch de binnengroep exploderen. (nochtans is er een optie om recursief te exploderen) Ja Ja
Lijnstijlen bestaande uit eenvoudige tekst of eenvoudige tekst gescheiden door streepjes of spaties (streepjeslengte met betrekking tot teksthoogte) Zeer nuttig voor landmeters, geologen en kaartenmakers in het algemeen Ja Ja
Verbeteringen   Ja Ja
Nieuw raster algoritmen. (1) Verbetert de beeldscherm problemen (2) meer onderverdelingstypes en opties (Logaritmisch) Het huidige raster is niet optimaal, hoofdzakelijk wegens problemen met de beeldschermvernieuwing. (screen refresh) Ja Ja
Uitgebreide rendering Verbeterde renderingsnelheid, ondersteuning van OpenGL rendering, verbeterde uitvoer naar 3D formaten zoals .obj Ja Nee
Verhoogde AutoCAD compatibiliteit (layouts, lijnstijlen, fonts, Afmetingen) De verenigbaarheid met AutoCAD is "altijd" een hoofdzaak Ja Ja
Afmetingen verbeteringen. Volgens de "ACAD compatibiliteit" ten minste Ja Ja
Verbeterd "arceren opvullen" algoritme (Hatch Fill) "Arceren opvullen" zoekt in sommige gevallen niet precies naar de grenslijnen voor deze opvulling. Ja Ja
De gebruiker heeft nu controle over het aantal facetten in een gevectoriseerde cirkel. Wanneer een cirkel of een boog geconverteerd wordt naar een vlak, kunnen het aantal punten onbepaald groot zijn. Ja Ja
Lagen behandeling verbeteringen (laag groepen, lagen reorganiseren). Uiteindelijk zouden wij overgaan van een op index-gebaseerd naar een op naam-gebaseerde laagstructuur, beschreven over het verloop van twee tot drie versies. Vele gebruikers zouden lagen willen associëren zodat de groepen lagen met één enkele klik kunnen aan of uitgezet worden. Ook, zou de mogelijkheid, lagen opnieuw ordenen om schermweergave en afdrukproblemen in orde te brengen, heel nuttig zijn. Ja Ja



De Nieuwigheden en Aanpassingen in
DesignCAD 2D/3D Pro MAX
en 2D Express
versie
15



Nieuwigheden in DesignCAD Versie 15 Nieuw Verbeterd 3 D
 M a x
E x p r e s s   Beschrijving
Maateenheden - staat de gebruiker toe om de maateenheid in de huidige tekening en de standaard maateenheid in nieuwe tekeningen te specificeren en een maateenheids schatting te maken voor tekeningen zonder maateenheid. (zie Units. doc voor een volledige beschrijving van deze opdracht en zijn implicaties)  Nieuw ja ja
De opdracht "afmeting" - laat nu de gebruiker toe om een eenhedenomzetter te gebruiken, deze maakt het mogelijk om een afmeting om te zetten in een andere maateenheid dan de basismaateenheid van deze tekening. De volgende afmetingsopdrachten worden beïnvloed:
- Afmetingen, diameter, straal, boog, progressieve maat, progressieve Straal, Afstand, Coördinaten.
- De voet- en duim tekstformaten worden automatisch omgezet naar de basismaateenheid van de tekening.
Verbeterd ja ja ( bijvoorbeeld, een afstand van 1 eenheid in een op voeten duim gebaseerde tekening geeft precies 30.48 cm als een CM-tekstformaat wordt gekozen)
De maatregel (ruler) - toont nu de basismaateenheid van de tekening. Verbeterd ja ja
De statuslijn - toont nu de basismaateenheid van de tekening. Verbeterd ja ja
De omzetting van maateenheden in een opmaakscherm - wanneer een waarde ingegeven wordt in het opmaakscherm in voet- en duim (bijvoorbeeld, straal van een cirkel of DX, DY en DZ in het relatiefpunt venster), wordt de afstand automatisch omgezet in de huidige eenheid van meting. Nota: ALLEEN het voet- en duimformaat, bv 5 3.25", wordt momenteel erkend en omgezet. De afkortingen van de maateenheid zoals voet (ft), duim (in), mm, cm, enz. worden niet erkend op dit moment en zullen een waarschuwingsbericht weergeven in de statuslijn. Verbeterd ja ja
De configuratie van de werkruimte - staat een werkruimteinstelling toe om de gekozen maateenheden te specificeren Verbeterd ja ja
De nieuwe wizard - staat de gebruiker toe om maateenheden in te stellen in deze wizard. Verbeterd ja ja
Roteer - verminderde het minimum van de omwentelingsstappen voor beelden van 1 graad naar 0,01 graad. Verbeterd ja ja
In het infovenster kan het beeld nu horizontaal of verticaal wegklappen. Verbeterd ja ja
Nieuwe ondersteuning voor HSV-kleurmodellen verbeteren het tekenen van kleurenbeelden in de autotekenen functie. Nieuw
Mogelijkheid om een jpg-presentatie van de huidige tekening als e-mail aanhangsel te verzenden.
In het verleden kon u enkel DesignCAD-bestand verzenden.
Nieuw ja ja
Leest en schrijft AutoCAD 2004 bestanden door gebruik te maken van de nieuwe DWG directe bibliotheek van het "verbond van de vrije tekeningen".  (new DWG Direct library from the Open Drawing Alliance) Nieuw ja ja geeft een betere interactie met andere tekenpakketten.
Opslaan als Symbool - biedt speciale opties om een tekening op te slaan voor gebruik als symbool. Nieuw ja ja Mogelijkheid om referentiepunten te plaatsen vóór het opslaan van de tekening welke telkens opnieuw kunnen worden gebruikt.
Symbool laden - zet automatisch symbolen of blokken om in de basismaateenheid van de huidige tekening. Verbeterd ja ja De symbolen zonder maateenheid worden omgezet volgens de "Standaard voor het openen van tekeningen zonder maateenheid" instellingen in de opdracht maateenheden. De symbolen die in een  tekening zonder maateenheid worden geladen worden als dusdanig behandeld.
Toon tekeninghandvatten - Toont de huidige tekenhandvatten. Nieuw     Tekenhandvatten worden gebruikt om de plaats en de schaal van symbolen en blokken te manipuleren wanneer zij in een andere tekening worden ingeladen. (Met de zwaartepuntmagneet (gravity Snap) spring je naar de handvatten )
De F6-toets schakelt tussen het Infovenster en de tekenzone. Verbeterd ja ja
Het arceringvenster heeft een aankruisvakje voor "inzaaipunt uitschakelen". Verbeterd ja ja
De dubbelelijnvenster heeft een aankruisvakje voor "inzaaipunt uitschakelen". Verbeterd ja ja
Het afmetingenvenster heeft een optie voor maateenheden omzetten. Verbeterd ja ja
Het afmetingenvenster heeft opties voor voor- en achtervoegsel. Verbeterd ja ja
Het attributenvenster heeft opties voor hoeken. Verbeterd ja ja
De symbool- en blokinformatievensters hebben nu een optie voor Explode (uitéénvallen) enkel op het hoogste Niveau Verbeterd ja ja
Voorkeur -- deze opdracht laat de gebruiker enkele duisterdere gedragsaspecten van   DesignCAD s controleren, zoals afdrukken op laagvolgorde (layer) of volgens entiteitvolgorde of naar symbool of blok handvatten springen (snap) of naar punten in een arceerpatroon gaan, hoe   symbolen exploderen, enzovoort. ... Nieuw ja ja Geeft de gebruikers controle over enkele eigenschappen van DC om vlotter te werken.
Afdrukvoorbeeld -- De maatregel toont de afdrukmaateenheid Verbeterd ja ja
Open -- Laat nu meerdere gebruikers, gelijktijdig, dezelfde tekening bekijken. Alleen de eerste gebruiker die het bestand opent kan het origineel overschrijven, de andere gebruikers moeten hun aanpassingen aan de tekening onder een andere (verschillende) bestandsnaam opslaan. Verbeterd ja ja
Verberg / Herstel alle gereedschapslijnen (Toolbars) -- Schakelt alle momenteel actieve gereedschaplijnen uit of aan, handig als u een snelle manier nodig hebt om het tekeningsgebied tijdelijk te vergroten. Nieuw ja ja
Standaard lijnstijl (Custom Line Styles) -- De standaard lijnstijlen zijn verhoogd van 80 naar 500 Verbeterd ja ja
Magneet opdrachten (Snap) -- kunnen nu ook naar arceerpatronen en symboolpunten springen (beide optioneel) Verbeterd ja ja
Extruderen -- De extrudeer opdracht is nu in twee verdeeld: Extrudeer en extrudeer langs een Kromme. Deze vereenvoudigde extrudeeropdracht ondersteund eenvoudige lijnvormige extrusies en extrusies met een vaste tekenhoek. Het nieuwe gedeelte -Extruderen lang een kromme- heeft verscheidene opties om de richting van de dwarsdoorsnedevorm te controleren wanneer het zich langs de kromme beweegt. Verbeterd ja
Verwijder de handvatten van de tekening -- verwijdert de huidige tekenhandvatten, resulteert in impliciete standaardhandvatten bij de onderste linker- en de onderste rechterhoek van de omsluitende rechthoek van de tekening. Nieuw ja ja
Verlengen (extend) en verlengen met afstand (maat) -- kan nu ook worden gebruikt om pijlentiteiten aan te passen (langer of korter) Verbeterd ja ja
Magneet opdracht Snijpunt-1 en snijpunt-2 (Intersection 1 - 2) -- Deze werken nu ook op pijlentiteiten Verbeterd ja ja
Afgeronde cylinder -- tekent een cylinder met een of twee afgeronde basissen. Nieuw ja
Trim dubbele lijnen -- heeft een nieuwe optie "alleen toepassen op de selectie" voor een betere controle over deze trimfunctie. Verbeterd ja ja
De plaats van het arceer patroon -- staat de gebruiker toe om de uitzaaiplaats te veranderen waarop een arceerpatroon gerefereerd is en dit arceerpatroon effectief binnen zijn grenzen te plaatsen . Dit werkt op arceerentiteiten en op dubbelelijnentiteiten gevuld met een arceerpatroon. Nieuw ja ja
In werking stellen van de magneetinstellingen -- Laat de gebruiker toe de lopende magneet opdrachten in- of uit te schakelen en over te gaan naar individuele magneetinstellingen. Optionele magneetinstellingen zijn:
- Zwaartepunt (Gravity)
- Lijn (Line)
- Middenpunt (Midpoint)
- Snijpunten (Intersection)
- Tangentiaal (Tangent)
Nieuw ja ja
Verbreekbare magneet -- Biedt de mogelijkheid om wisselwerking tussen magneetfuncties in- of uit te schakelen. (Bv. bij het gebruik van de zwaartepuntmagneet op een van de punten voor snijpunt-2 of middenpunt-2 of lijnvlak in te stellen) Nieuw ja ja
Boog (het midden, begin, einde) -- toegevoegde optie om de gewenste straal voor de boog te specificeren. Verbeterd ja ja
Attributen - staat nu de gebruiker toe om de teksthoek te specificeren. Verbeterd



De Nieuwigheden en Aanpassingen in
DesignCAD 2D/3D Pro MAX
en 2D Express
versie
14



De 2D commando's en functies zijn beschikbaar in DesignCAD 2D Express en in DesignCAD 2D/3D Pro MAX.

De 3D commando's en functies zijn alleen beschikbaar  in DesignCAD 2D/3D Pro MAX.

  • Vernieuwde "seriële kopieën" Opdracht (Updated Array Command)
    De opdracht "Serieel kopiëren" (Array) heeft meerdere nieuwe opties. De vroegere namen van de invulvakken Afstand 1, afstand 2 en afstand 3 zijn gewijzigd in kolommen, rijen en lagen. Zij werken nog steeds zoals vroeger.
  • "Serieel kopiëren" Optie: Gebruik het origineel als eerste kopie. (Use Original As the First Copy)
    Dit nieuwe aankruisvak laat U kiezen of U al dan niet het (origineel) geselecteerde object(en) als eerste kopie in de reeks gebruikt. Als het vak is aangekruisd begint de seriële kopie bij het geselecteerd origineel, net zoals in de vorige DesignCAD versies. Maar als dit vak leeg blijft, dan kan je een plaats aanduiden vanwaar de eerste kopie van de serie begint. Dit laat U toe seriële kopieën te maken van een object ver van het origineel en zonder dit origineel te beroeren.
  • "Serieel kopiëren" Optie: Afstand Type (Distance Type)
    Deze keuze schakelaar laat U kiezen tussen de verschillende wijzen dat de afstand tussen de geplaatste punten moet begrepen of geïnterpreteerd worden door DesignCAD.
  • "Serieel kopiëren" Optie: Oriëntatie (Orientation)
    Deze uitklaplijst is enkel actief voor de seriële kopieën rond een curve en verleent opties voor een preciezere plaatsing.
  • "Serieel kopiëren" Optie: Detailleer verschuiving/afstand (Specify Offsets/Distances)
    In dit optievenster ontdekken wij een nieuwe groep opties waarmee je de verschuivingafstand voor elke richting kan bepalen.
  • Slimme opties in het "Serieel kopiëren" dialoogvenster (Smarter options in the Array dialog box.)
    Wanneer je de opties aanduidt in het dialoogvenster zal je merken dat sommige opmaakvensters verborgen zijn en anderen uiten zich afhankelijk van toepassing op de geselecteerde optie.
  • "Serieel kopiëren" Optie: Schaal (Scale)
    Deze nieuwe optie geeft U de mogelijkheid om een begin en eind schaal toe te passen op de seriële kopieën. De eerste kopie zal een schaal instelling krijgen (naar boven of naar onder) volgens het gegeven bij de startschaal instelling. De laatste kopie wordt bepaald door de eindschaal instelling. De tussenliggende kopieën worden traploos op schaal gebracht tussen deze twee extremiteiten (begin- en eindobject).
  • "Serieel kopiëren" Optie: Hoek (Angle)
    Indien er seriële kopieën langs een curve geplaatst worden en U hebt een oriëntatie gekozen naar Voor, Achter, Links of Rechts dan kunt U elke kopie laten wentelen rond de richting van de beweging. Hierdoor worden de seriële kopieën rond de curve gewenteld. De tussenliggende kopieën zijn verhoudingsgewijs gekanteld.
  • "Serieel kopiëren" Optie: Verschuivingsafstand tot de basis kopie (Offset Distance to First Copy)
    Voor seriële kopieën langs een curve waarbij een verschuivingmaat bepaald werd tussen de kopieën. U kunt ook een verschuivingmaat opgeven van de eerste of basiskopie naar het eind van de curve.
  • Oppervlakken verbinden (Surface Connect)
    Het "oppervlakken verbinden" commando heeft twee nieuwe opties: - De originele punten gebruiken (Use Original Points), forceert de "oppervlakken verbinden" functie om de originele punten van de kruisende sectielijnen met elkaar te verbinden. Deze optie behoudt de ware vorm van de verbonden lijnen. - Behoudt de orde van de originele punten (Retain Original Point Order), Verbindt punt 1 van elke lijn met punt 1 van de volgende lijn en dit eveneens voor punt 2, 3 en zo verder.
  • Blokkeer X-as, Y-as en Z-as (Lock X Coordinate; Lock Y Coordinate; Lock Z Coordinate)
    Blokkeren van een van de drie assen herleidt deze tot een vaste positie terwijl de overige ontsloten assen vrij kunnen bewegen.
  • Nieuwe inkleuropties (alleen niet - OpenGL inkleuring) (New Shade Options)
    Inschakelen van het doorschijnende vermogen voor transparante materialen. Deze nieuwe optie is nu beschikbaar in DesignCAD's oorspronkelijke renderer (fotorealistisch omzetten van tekeningen) maar alleen te gebruiken met Phong en Gourad inkleuring. Inschakelen van (Fogging) het misteffect toont een mistig beeld van uw ontwerp.
  • Nieuwe optie bij het materialenbeheer (New Options for the Material Editor)
    Het doorschijnende vermogen kan variëren van 0 tot 100. Objecten met een 0 instelling zijn ondoorzichtig objecten, deze met een instelling op 100 zijn nog met moeite zichtbaar bij de inkleuring. Doorschijnen of doorzichtigheid is alleen mogelijk met een Phong of Gourad instelling en met de grafische versnelling uitgeschakeld. Uitstraling (Emission) kan variëren tussen 0 en 100. Uitstraling maakt een ingekleurd object levendiger, alsof het belicht wordt van binnenuit. Ingesteld op 0 heeft geen zichtbaar effect, uitstraling ingesteld op 100 maakt het object schitterend. Objecten met een uitstralingseffect dienen niet als lichtbron, zij werpen geen licht op andere objecten.
  • "Verdeel" commando (segmenteren) (Segment Command)
    Biedt nu een optie om een afstand in te stellen welke op zijn beurt toelaat het gewenste aantal gewenste segmenten te bepalen. De overblijfsels, elk lijnstukje die korter is dan het gewenste, worden gewist. Stel een snijpunt en een richting in, hierdoor kan U een exact punt bepalen en een optioneel tweede punt voor de richting waarin gesneden wordt.
  • "Roteer" commando (Rotate Command)
    De "roteer" opdracht heeft nu een schakelaar op een lijstvenster dat U toelaat om de as te kiezen. Eveneens nieuw is de "door middel van Selectie Handgrepen" Optie welke, wanneer actief, om het even welke as U kiest maakt dat de rotatie-as zich verlegt zo dat deze door de eerste selectiehandgreep loopt. Indien deze optie niet actief is dan loopt de rotatie as door het te plaatsen punt(en).
  • "Rotatief slepen" methode werkt nu met cursor ondersteuning en bied aanhoudend slepen.
    Ter vervanging van het vorige, boven/onder en links/rechts, roteren kan je nu met de cursor rond de rotatie-assen. (In sommige gevallen is het gebruik van Ctrl+Shift+slepen nodig om te bewegen in of uit de diepte-as voor de gewenste rotatie.) U kunt nu klik / snap / loslaten of eenmaal klikken om een startpunt te plaatsen, draaien naar keuze en een 2de klik voor het eindpunt van de rotatie.
  • Sluit alle commando's (Close All Command)
    Dit commando sluit alle open tekeningen tegelijk. Voor elke niet opgeslagen tekening krijg je de keuze uw wijzigingen toch nog op te slaan.
  • Verbeterde "opslaan als" opdracht (Improved Save As Command)
    Opslaan met "verborgen lijnen verwijderen" instelling geeft U een optie welke toelaat automatisch opschonen van de verborgen lijnen tekening toe te passen. Dit verwijdert de meeste (maar niet alle) van de gekopieerde lijnen in de geprojecteerde tekening.
  • "Sla een kopie op" commando (Save A Copy Command)
    Dit commando werkt zoals "Opslaan als", uitgezonderd dat het de naam van het actieve bestand niet wijzigt, dit maakt het makkelijk stapsgewijze back-ups te maken zonder de basisbestandsnaam te wijzigen.
  • Verbetert Exporteren in DWG / DXF (Improved Export DWG/DXF)
    Wanneer U exporteert (uitvoert) naar AutoCAD 14 of 2000 heeft U nu een paar nieuwe opties: Exporteer het rooster- oppervlak in 3D maas (rechthoekige maas) of een meervlakken maas (veelhoeken maas). Exporteer arcering als een arceringeenheid, lijneenheden, omtreklijn. Vaste diktelijnen (bijv. 0.3 mm afdruk dikte) zullen nu importeren en afdrukken op de juiste dikte. Blokken en symbolen worden nu geëxporteerd als AutoCAD-type blokken met enige beperkingen.
  • Importeer DWG / DXF
    Blokken worden nu omgezet naar DesignCAD blokken met de volgende beperkingen: DesignCAD explodeert inééngesloten blokken van de originele tekening. Alleen het buitenste blokniveau is onthouden. Geroteerde attributen in geschaalde blokken zijn niet geschuind zoals in AutoCAD.
  • Nieuwe lagen opties (New Layer Options)
    U hebt nu de keuze om lijnen toegekend aan lagen in te stellen met vaste afdrukbreedte. In het lijnstijldialoog venster markeert U "Schakel afdruklijn dikte in" en kies de geschikte breedte uit de lijndikte uitvallijst.
  • Start macro's en Exe's in de opdrachten balk.
    Nu start je macro's en uitvoerbare bestanden vanaf de opdrachtenlijn, optioneel met de opdrachtenlijn parameters, en U hoeft de Run opdracht niet in te geven voor uitvoering. U kan zelfs de bestandsextensie weglaten.
  • Bitmap informatie venster (Bitmap Info Box)
    Het invoegpunt bewerkingcontrole werd toegevoegd.
  • Blok informatie venster (Block Info Box)
    Het invoegpunt bewerkingcontrole werd toegevoegd.
  • Symbool infovenster (Symbol Info Box)
    Een invoegpunt bewerkingcontrole werd toegevoegd. Individuele X, Y, Z schaalvensters zijn vervangen door een eenvoudig schaalvenster met een enkele verhoudingsopgave. (Symbolen kunnen niet onafhankelijk van schaal veranderd worden, maar blokken wel) Het eenvormige schaal aankruisvakje werd verwijderd. (Symbolen hebben altijd een éénvormige schaal).
  • Arceer infovenster (Hatch Info Box)
    Gebruik een tekenbladkleur.
  • Kleurbepaling in het lagen aankruisvak. (Color By Layer checkbox)
    Het is nu eenvoudig te controleren of een eenheid- of objectkleur bepaald wordt door de laag, of door de gebruikte kleur, gekozen in de kleurendoos. In vorige versies van DesignCAD kon je een tekening maken in een bepaalde kleur en deze dan verplaatsen naar een andere laag met een vooraf ingestelde kleur, hierbij bleef de oorspronkelijke kleur van het object behouden. Het paste zich niet aan de kleur van de laag aan. Wanneer je nu het betreffende vakje aankruist in het infovenster zal de tekening, na het verplaatsen naar een andere laag, automatisch de kleur aannemen die toegekend werd aan deze laag.
  • Lijntype in het lagen aankruisvak. (Line style By Layer checkbox)
    Het lijntype is nu op dezelfde wijze te beheren als de kleur, door een vooraf ingestelde lijnstijl in de laag (of lagen) te bepalen.
  • Kleur bepalen door laag commando en lijntype bepalen door laag commando.
    Er zijn twee nieuwe opdrachten in de opties: "Kleur door laag" en "lijntype door laag". Deze opdrachten beheren de kleur en het lijntype van de eenheden wanneer deze gebaseerd zijn op het originele kleur en/of Lijntype, of indien deze zich automatisch aanpassen bij het verplaatsen van laag naar laag. (of indien bij een laag de vooraf ingestelde kleur en lijnstijl worden gewijzigd.)
  • Nieuwe magneet functie - onderbreekbare magneet methode. (New Snap Mode - Interruptible Snaps)
    De magneet gereedschapsdoos bevat nu een in- of uitschakel gereedschap om de magneetfunctie te onderbreken. Voorheen werd de gebruikte magneetopdracht meestal beëindigd door de keuze van een ander magneetcommando
    (meestal zal een rechtermuis klik gebruikt worden voor de zwaartepuntmagneet) Als je de onderbreekbare magneetfunctie inschakelt, dan kan je bijvoorbeeld beginnen met een middelpuntmagneet en nadien doorgaan met een lijnmagneet voor het eerste punt en als volgt een middelpunt-2-magneet voor het tweede punt.





DWG/DXF
Compatibel

Wat is nieuw in DesignCAD PRO 2D/3D MAX+, v13 ?

  • Optie extruderen onder een vaste hoek  (Fixed Angle Extrusion)
    Extrudeer objecten van een samenhangende tekening, onafhankelijk van hun breedte en hoogte, met de nieuwe DesignCAD functie “Extruderen met vaste hoek”. Werkt op dezelfde wijze als AutoCAD.

  • Nieuw: Bestandsmodel (New file wizard)
    Met het DesignCAD nieuwe bestandsmodel (file wizard) word je begeleid om alle hoofdinstellingen bij het starten van een project in te geven. Wij hebben al deze basisinstellingen verzameld in een wizard. Bepaald de breedte van het tekenscherm (Blad) en de andere tekenopties zoals : het (snap)rooster, de afdrukinstelling. Controleer het tekstformaat van alle afmetingtypes vanuit een keuzeveld en kies een afdrukmodel. (Paper Space) Na het voltooien van de instellingen kies je: “stel in als standaard” en de wizard slaat alles op voor U.

  • Doorsneden  (Cross Section)
    Van elk 3D object kan nu heel eenvoudig een of meerdere doorsnede(n) genomen worden, eenvoudig door op het gekozen object te klikken. Je kunt zelf het doorsnedenvlak bepalen of kiezen in de standaardvlakken. Meerdere doorsneden op elk gewenst punt van een object is nu snel en eenvoudig uit te voeren.

  • Hulp of constructielijnen  (Construction Lines)
    Trek hulplijnen in alle richtingen of gebruik ze als begrenzing van uw tekening en om U te helpen de verschillende eenheden uit te lijnen. Deze hulplijnen kunnen uitgeschakeld worden om de duidelijkheid van uw tekening of afdruk niet te beïnvloeden.

  • Omtreklijnen (Contour Lines)
    Onze nieuwe “Omtreklijn” opdracht maakt het mogelijk om heel eenvoudig omtreklijnen te plaatsen. Kies je oppervlak, klik er op en de omtrek lijn is gemaakt. Ideaal om hoogte markeringen aan te brengen en om de omtreklijnen te tekenen van elk volume op eender welk punt.

  • Snijden van een lijn (Line Cut Command)
    De gebruikers hebben nu een interactief hulpmiddel om een object te snijden of te breken op elke gewenste plaats. Duid het object aan dat gesneden moet worden Vervolgens ziet U een elastieklijn die loodrecht uit dit object naar de aanwijzer (cursor) loopt, wat precies snijden toelaat van elk object of lijnstuk. Bij cirkels, ellipsen en bogen word het centerpunt als basis gebruikt, wat toelaat zonder problemen radiale sneden toe te passen

  • Dialoog venster om Objecten uit te lijnen (Align Objects Dialog Box)
    Eveneens nieuw is het dialoog venster “Objecten uitlijnen” wat ons toelaat op uiterst eenvoudige wijze objecten uit te lijnen. In 2D kan je uitlijnen naar links, rechts, boven of onder. In 3D kan je ook uitlijnen in de diepte.

  • Middelpunt-2 magneet gereedschap.  (Mid-Point 2 Snap Tool)
    Met deze nieuwe eigenschap kan de gebruiker de aanwijzer naar het midden tussen twee te plaatsen punten springen. Beschikbaar in de magneet gereedschapsdoos of in de menu’s. Een meelopend magneetpunt laat U steeds de positie zien van dit middenpunt wanneer U de aanwijzer verplaatst

  • Center merkpunt (Dimension Center Mark)
    Aanduiden van het centerpunt van Cirkels en bogen door er eenvoudig op te klikken. Hierbij kan de afmeting en de kenmerken van het merkteken (kruis) aangepast worden door een bepaalde maat op te geven, of percentsgewijze in verhouding met de grootte van de cirkeldiameter, naar keuze.

  • Verbeterde Boleaanse vlakken (Improved Plane Booleans)
    Met deze nieuwe opdracht kan je vormen toevoegen of uitsparen, vind je de snijpunten van twee vormen of de resulterende vorm van de vereniging van omtreklijnen. Nu kan je alle uit te sparen vormen aanduiden vooraleer de uitgespaarde vorm te selecteren welke het ontwerpen van oppervlakken vereenvoudigd.
    Daarbovenop moet je nu geen objecten meer omvormen tot vlakken om deze te gebruiken.
    Deze nieuwe veelhoekberekeningen kunnen gebruikt worden op vectoren, cirkels, curven en alle gesloten vormen en deze werken in 2D tekeningen en in 3D vormgeving

  • Vorm dubbele lijnen om in vlakken (Convert Double-lines to Planes)
    Nu kan je dubbele lijnen tekenen als vlakken om deze nadien naadloos te extruderen in 3D. Het was nooit zo eenvoudig om een 2D grondplan om te zetten in een 3D presentatie

  • Verbeterde OpenGL inkleuring  (Improved OpenGL Shading)
    DesignCAD’s OpenGL inkleuring is levendiger dan ooit !! Wanneer je nu lichtbronnen toevoegt in de directe inkleurmethode maken zij het beeld briljanter door toevoeging van hun eigen intensiteitwaarden aan de bestaande scène. Je kan nu objecten roteren met kleurbehoud en de lichtintensiteit en weerkaatsing controleren door eenvoudig aan- of uitschakelen van lichtbronnen

  • Blokvorming (Blocks)
    DesignCAD ondersteunt nu ook blokvorming !!  Definieer vlug eender welk object als een blok, elke kopie van deze blok verwijst naar het origineel. Elk blok heeft zijn eigen unieke naam, je kan zelfs DesignCAD ’s nieuwe attributen voor blokken toevoegen. Wanneer U een blok invoegt met een attribuut zal het programma U informeren (in een materialen lijst) over de specifieke eigenschappen van deze blok welke werden opgenomen in het attribuut.

  • Een blok aanduiden (Block Define)
    Deze opdracht laat je toe om blokken te creëren buiten de geselecteerde eenheden of om objecten toe te voegen aan bestaande blokken. Selecteer het object waarvan je een blok wil maken en kies “Block Define”. Typ de specifieke naam voor dit blok en klik OK. Wil je eenheden toevoegen aan het blok, selecteer het blok en de toe te voegen eenheden en kies de “Block Define” opdracht opnieuw. Je zal verwittigd worden wanneer je het bestaande blok wil overschrijven met het nieuwe blok. Als je eenheden wil toevoegen aan een blok en je wil een afzonderlijke kopie van het object, klik op de (herinneren) “retain” knop. Om het blok te wissen klik op de “delete” (wissen) knop.

  • Verwijder ongebruikte blokken (Purge Unused Blocks)
    Deze opdracht verwijdert alle blok definities uit het geheugen (en de invoeg blok lijst), welke geen kopijen hebben in de huidige actieve tekening.

  • Attributen definities (Attribute Definition)
    De nieuwe attributen definitie eenheid kan toegevoegd worden aan een blok. Dit zijn intelligente attributen welke in staat zijn de gebruiker te verwittigen als er een nieuwe kopie van dit blok (met deze attributen) ingevoegd wordt in de tekening. Als je een van deze eenheden aanmaakt word je attent gemaakt door de tekst welke verschijnt als het blok is ingevoerd.

  • Bestandopslag is terug  (Backup Files Return)
    Terug op algemene aanvraag, DesignCAD slaat .BAK bestanden op bij elke bewaring van een .DCD bestand. Schakel deze optie in of uit in de algemene opties

  • Klevende handgrepenschakelaar (Sticky Handles Toggle)
    Nu kan je de opgeplakte handgrepen aan- of uitschakelen. In 3D zeer geliefd in 2D ongewenst? U heeft nu de keuze, schakel ze aan of uit.

  • Eenvoudiger oppervlakte commando (Easier Area Command)
    Terug van uit DesignCAD 2D versie 7, kan je nu voor elk geselecteerd object de oppervlakte opvragen, gedaan met onregelmatige vormen met de hand na te tekenen om de oppervlakte te kennen

  • Gemakkelijker handgrepen instellen (Better Set Handles)
    Nu kan je kiezen tussen meerdere vooringestelde plaatsen om de handgrepen te zetten, waaronder het objectcenter of de hoeken. Dit nieuwe dialoogvenster kan geplakt worden op een geschikte plaats en herinnert zich uw laatste keuze.

  • Verbeterde Lagen dialoogvenster (Improved Layer Dialog Box)
    Het lagen dialoogvenster is nu breed genoeg om de volledige laagnaam te tonen in een oogopslag.

  • Veel preciezere vloeiende lijnen optie (More Precise Smoothing Options)
    Curven vloeiend maken door het verminderen van de geplaatste punten, laat de gebruiker nu toe om zelf het gemiddelde aantal punten te bepalen om zodoende de aangepaste definitieve vorm te creëren. De gebruiker heeft nu een precieze controle over het aantal punten waarvan de curve een gemiddelde is en kan een lijn converteren in een curve om een vloeiende lijn te bekomen.

  • De optie sectie uitknippen. (Section Cutoff Option)
    DesignCAD bevat nu een optie die U de keuze laat welke de te snijden eenheden binnen deze sectie worden.

  • Een sectie snijden met een lijn. (Section Cut by Line)
    Deze nieuwe opwindende opdracht laat je toe objecten te snijden aan de hand van andere objecten en verwijdert de sectie binnen deze niet rechthoekige lijnen uit uw tekening, gewoon door er op te klikken

  • Verbeterde Tekst (Text Improvements)
    DesignCAD 3D MAX plus heeft nu een verbeterde lettertype- of tekensetcontrole. Je kunt je lettertype kiezen in een uitklaplijst in het tekst dialoog venster. Je kunt ook standaard teksten invullen in het tekst dialoog venster voor later gebruik in de tekening.

  • Verbeterd Informatievenster  (Improved Info Box)
    DesignCAD 3D MAX plus laat je de hoogte en de breedte van de geselecteerde onderdelen aanpassen in het Infovenster (Info Box), juist zoals in DesignCAD 2D – 7. Sectie en lengte zijn eveneens bewerkbaar in het infovenster alsook de sectie en het volume.

  • Tweehoofdige pijlen (Two Headed Arrows)
    Een eenvoudig aankruisvakje geeft je de mogelijkheid beide uiteinden af te sluiten met een pijlpunt

  • Kopieer naar een andere laag. (Duplicate to Layer)
    ‘t Is nu eenvoudig om een object naar een andere laag te kopiëren, zonder het origineel te verplaatsen, met DesignCAD’s nieuwe “kopieer naar laag” optie.

  • Verbeterd schikken van meervoudige kopieën (Improved Array)
    Bij het schikken van meervoudige kopieën langs een curve kun je nu de afstand tussen de kopieën bepalen.

  • BasicCAD verbeteringen. (BasicCAD Improvements)DesignCAD 3D MAX plus heeft meer constanten in BasicCAD en de mogelijkheid lijnen verder te zetten met het “Underscore” (_) karakter. De macros kunnen nu gebruikt worden om de Statusbalk te personaliseren en zo meer plaats te maken voor berichten naar de gebruiker toe. De gebruikers kunnen de invoerlijst automatiseren door over te gaan op variabelen en deze vragen om een aantal punten te plaatsen binnen een tekenopdracht. Gebruikers kunnen hun eigen gepersonaliseerde functies creëren en ingesloten variabele bestanden gebruiken, welke zijn verwerkt in de BasicCAD macro opgenomen in de uitvoertijd.

    Ten slotte, het rapport venster kan gebruikt worden met of zonder titelbalk.

  • Verbeterde .INI-bestanden. (Improved INI Files)

    De .INI-bestanden (Initialisering of configuratiebestand) voor DesignCAD 3D MAX plus zijn herleid tot een groot aantal kleinere .INI bestanden welke het programma toelaten om bijna alle DesignCAD opdrachtinstellingen op te slaan, met inbegrip van Dubbele lijnen instelling, Orthogonale instelling, Arceer instelling, Lijntype instelling. Deze .INI-bestanden kunnen in de opdrachtenbalk met de opdracht “/CLEAR” gelijktijdig gewist worden. Ook een specifiek .INI-bestand kan gewist worden door het nummer van dit bestand toe te voegen aan de Clear opdracht.

    Tekenset (of lettertekenrepertoire) controle voor tekst (Character Set Control for Text)
    De opdracht “kenmerk specificatie” (Attribute Definition) wordt gebruikt om constante of wisselbare informatie toe te kennen aan een blok. Nadien kan je de “Materiaallijst” opdracht gebruiken om de namen, nummers, types, beschrijvingen, ... op een lijst te zetten welke in de tekening gebruikt werden.

  • Automatische afmetingen opdracht  (Auto Dimension Command)
    De Automatisch “afmetingen toevoegen” opdracht kan gebruikt worden voor rechtlijnige afmetingen, cirkels, bogen, ellipsen en elliptische bogen in 2D.

  • Verbeterde Dubbele lijnen Functie (Double-Lines as Plane / Line / Hatch)
    Er zijn een aantal uitbreidingen toegevoegd aan de dubbellijnfunctie. Ten eerste, U kunt automatisch de ruimte tussen de dubbele lijnen opvullen met een arceerpatroon naar keuze. Kruis het “vullen” keuzevakje aan om een gevulde lijn te tekenen of laat het leeg voor dubbele lijnen zonder arcering. Bijkomend kan je een dubbele lijn converteren naar een vlak door gebruik te maken van opdracht “Converteer een dubbele lijn naar een vlak”. Vlakken kunnen geschaduwd worden maar dubbele lijnen, cirkels en bogen niet. In DesignCAD 3D MAX plus is het ook mogelijk om een dubbele lijn te converteren om een enkele lijn te bekomen met de uitlijning in het midden.

  • HPGL Uitgang  (HPGL Output)
    Gebruikers van oudere plotters of snijmachines zullen deze nieuwe eigenschap zeer op prijs stellen. Veel oudere plotters en cutters welke waren ondersteund in de vroegere DOS versie van DesignCAD zijn niet ondersteund door de Windowsversie, eenvoudig omdat er geen Windows drivers voor deze machines bestaan (Enkel DOS). Met de HPGL uitgang is het mogelijk om een bestand te exporteren in het HPGL formaat en dit dan manueel naar de cutter of plotter te sturen. Hierdoor kan je uw plotter of cutter blijven gebruiken met de nieuwe hardware en de Windows software.


Wat is nieuw in DesignCAD MAX?


  • Vluchtig zicht
    Gebruik het nieuwe dialoogvenster ‘Aerial View’ om snel op een detail van de tekening in te zoomen. Het ‘Aerial View’ venster blijft actief op het scherm onafhankelijk van de zoomfactor in het hoofdvenster, zo kunt u op elk moment op eender welk detail inzoomen.
  • de ‘Lagen-werkbalk’
    De nieuwe verplaatsbare menubalk ‘Lagen’ laat toe de opties van de lagen in te stellen zonder de opties te moeten raadplegen. De lijsten laten toe om snel laageigenschappen te wijzigen, en het kleinere formaat behoudt meer schermruimte.
  • 1000 Lagen
    DesignCAD ondersteunt nu 1000 lagen, in plaats van de vroeger 256.
  • ’Isometrisch tekenen’-modus
    U kunt nu de cursorbeweging beperken tot elke hoekcombinatie om schuine of isometrische tekeningen in een handomdraai te ontwerpen.
    Gebruik de vooringestelde hoeken of definiëer uw eigen instellingen en bewaar deze voor later. U kunt gemakkelijk overschakelen naar deze tekenmodus met de toets in de hoofdwerkbalk (main toolbar).
  • Nieuwe Werkvlak Opties
    DesignCAD onthoud nu de laatste werkvlakinstellingen die u gebruikte, zo kunt u een vorig werkvlak opnieuw gebruiken zonder het werkvlak opnieuw te moeten instellen. Dit nieuwe commando is beschikbaar in 2D modus, zodat een tekening roteren met een bepaalde hoek tussen twee punten direct gebeurd is. Dit betekent ook dat u gemakkelijk loodrecht op een lijn kunt tekenen door tijdelijk een andere werkvlak te gebruiken, om daarna dit werkvlak uit te schakelen en de originele tekenhoeken te herstellen. U kunt zelfs kiezen tussen verschillende werkvlakken in de statusbalk.
  • Eigen Lijntypes
    Maak uw eigen lijntypes en stijlen. U kunt elke 2D of 3D vorm gebruiken in een lijnstijl en zowel de grootte, de hoek en de plaatsing langs de lijn instellen.
  • Dynamische plaatsing van maataanduidingen
    Nu kan de positie van de maataanduiding tijdens het gebruik van het commando ingesteld worden. Druk Ctrl+F12, Shift+F12 of Ctrl+Shift+F12 om de positie van de maataanduiding boven of onder de maatlijn te plaatsen. Ook het numeriek formaat kan aangepast worden alvorens de maat op de tekening wordt gezet.
  • Vektoriële Lettertypes
    DesignCAD ondersteund vektoriële en ‘True type’ lettertypes. Deze lettertypes zijn dezelfde als in de DOS-versie zodat tekeningen uitwisselen van de oudere naar de nieuwe versie perfect kan. De nieuwe vectoriële lettertypes zijn aangepast voor penplotters en vergemakkelijkte tekstconversie van uit AutoCAD. U kunt nu 3 of 4 punten gebruiken om een lettertype te vervormen zoals DesignCAD DOS.

    Kies tussen een vektoriëel of ‘True type’ lettertype in elk tekst- of maataanduiding-venster en u kunt het lettertype in een voorbeeldvenster bekijken.
  • Roteer een beeld rond het middelpunt van het scherm of rond de oorsprong.
    Er is een nieuwe toets in het ‘zicht’-venster om het zicht te roteren rond het middelpunt van het scherm in plaats van rond de oorsprong. Dit betekent dat de gebruiker geen 3D objecten meer van het scherm verliest door een rotatie uit te voeren. Bij het gebruik van deze opdracht kunt u een rotatiepunt plaatsen met de ‘Ctrl’-toets ingedrukt. Wordt er geen rotatiepunt aangeduid, dan wordt het middelpunt van het scherm gebruikt.

  • Afdrukken van het raster
    In 2D modus kan het raster als optie samen met de tekening worden afgedrukt.
  • Recent File List Control
    In het Zicht Opties venster kunt u het aantal recent geopende bestanden dat in de Bestandenlijst wordt weergegeven instellen.
  • Afdrukken in laagvolgorde
    DesignCAD heeft altijd alle informatie laag per laag naar de printer gestuurd – eerst laag 1, dan laag 2 enzovoort. Dit is nog altijd standaard het geval  maar indien de volgorde van weergave wordt gewijzigd, kan de optie in het afdrukvenster worden aangevinkt voor echt WYSIWYG afdrukken.
  • Aangepaste arceerpatronen
    U kunt aangepaste arceerpatronen bewaren en inlezen die met een DWG-bestand geïmporteerd werden, zodat deze in andere DesignCAD tekeningen kunnen gebruikt worden.
  • Dubbele lijn toets toegevoegd
    Er is een nieuwe toets in de ‘dubbele lijn werkbalk’ die uw wijzigingen toepast op elke brede lijn van de tekening. Zo werkt de ‘dubbele lijn werkbalk’ meer zoals de ‘lijn stijl werkbalk’ en wint u tijd bij het gebruik van dubbele lijnen.
  • Langere BasicCAD Variabelen
    De lengte van de BasicCAD variabelen (en genestelde loops) is uitgebreid van 8 naar 15 karakters.
  • Gewijzigde tekst van maataanduidingen
    tekst van maataanduidingen wordt nu als 2D tekst gezet als de maataanduidingen in het XY vlak worden geplaatst.
  • vier-punts-verplaatsing of duplicaat
    Afgeleid van DesignCAD 2D versie 6, kunt u nu ook weer vier punten plaatsen om een tekening te vervormen bij het plaatsen, of u kunt dit uitvoeren op objecten om snel een perspectief beeld te bekomen.
  • Parallellogram
    Een nieuwe opdracht ‘Parallellogram’ is een uitstekende hulp bij het isometrisch tekenen. Parallellogram tekent vlakken met top en basis op gelijke afstand.
  • Nieuw! 70 Nieuwe Arceerpatronen
    DesignCAD 3D Max wordt geleverd met 70 nieuwe arceerpatronen waaronder nieuwe steen patronen, stippelpatronen, nieuwe golfpatronen, houtnerf, beton, zand, nieuwe bevloeringpatronen en andere passende bedekkingen.

Verbeterde Eigenschappen in DesignCAD Max

  • Verbeterd lagen beheer
    Het lagenbeheer is gemakkelijker met het slot en lamp iconen in de lagen werkbalk voor beveiligde en zichtbare lagen. Een potlood (-icoon) duidt de huidige laag aan en u kunt de iconen aanklikken om de laagstatus te wijzigen. En in de lagenlijst kunt u de spatiebalk indrukken om de naam van de laag aan te passen. U kunt lagen sorteren volgens hun inhoud, naam en status.
    De nieuwe verplaatsbare menubalk ‘Lagen’ laat toe de opties van de lagen in te stellen zonder de opties te moeten raadplegen. De lijsten laten toe om snel laageigenschappen te wijzigen, en het kleinere formaat behoudt meer schermruimte.

  • Dwarsdoorsneden
    Objecten snijden was nooit zo eenvoudig. Selecteer een object, kies X, Y, of Z vlaken het boject wordt voor u gesneden. (U kunt ook zelf het snijvlak definiëren met enkele punten als dit niet in het X, Y of Z-vlak ligt.)

  • Verbeterde puntcontrole
    ’Polair’-punt en ‘relatief’-punt bezitten nu een optie die toelaat een volgend punt te plaatsen relatief ten opzichte van elk punt van de tekening. Dit maakt het juist positioneren van objecten een stuk gemakkelijker. U kunt ook instellen of de invulvensters telkens worden gewist na gebruik.

  • Sneller dubbele lijnen
    Het wijzigen en het toevoegen van dubbele lijnen is veel sneller dan in de vorige versie. Er is ook een nieuw icoon ‘Herteken dubbele entiteiten’ in de vertikale schuifbalk om dubbele entiteiten te laten hertekenen.

  • Meer flexibele maataanduidingen en notaties
    Elk van de 12 verschillende DesignCAD maataanduidingen onthoud zijn eigen pijlpunt en grootte-opties, zodat in het vervolg minder tijd moet worden besteed om de juiste instellingen voor uw maataanduiding in te geven in het opties-venster. Pijlen, verwijzingen en tekstballonnen bezitten nu ook hun eigen pijl- en afmetingen- instellingen.

  • Verbeterde tekstwijzigingen
    U kunt nu de vertikale spaciëring instellen in de ‘info box’ indien u de optie ‘ Keep Length/Width ratio’ uitvinkt.
    (behoudt lengte/breedte verhouding)

  • Verbeterde Statusbalk
    De statusbalk toont nu ook welke snapmode en schaduwmode u gebruikt.

  • Verbeterd ‘symbolenbibliotheek’-dialoogvenster
    Het ‘symbolenbibliotheek’-dialoogvenster bevat nu ook de opties "Select When Created", "Load Symbol Reference Only", en "Explode Symbol".
    (selecteer bij creatie, laad enkel symboolreferentie, symbool uiteenvallen)

  • Verbeterde tekst-rubberbalk
    Bij het plaatsen van tekst wordt nu een rubberbalk met de tekst getoond in plaats van de groen omtrekrechthoek vroeger.

  • Verbeterd Infovenster
    U kunt op de nieuwe toets bovenaan rechts in het infovenster klikken om dit vast op het scherm te positioneren ook als er geen entiteit geselecteerd is. Ook nieuw zijn de toetsen om punten te wisselen bij lijn en kromme-entiteiten, en een snelkoppeling naar het ‘Texture Mapping’ dialoogvenster.

  • Verbeterd kleurenbeheer
    U kunt nu uw eigen kleurenpallet inladen of bewaren. De basispallet met 64 kleuren kan beveiligd worden tegen aanpassen.

  • ’Paper Space’ verbeteringen
    Elk zichtvlak kan nu zijn eigen schaalfactor krijgen.

  • Verbeterde vloeiende lijn
    de nieuwe ‘vloeiende lijn opdracht’ verwijdert meer punten van een kromme terwijl de vorm van de kromme behouden blijft.

  • Beter WMF Import en Export
    Import ondersteunt een grotere variatie van entiteiten dan vorige versies. Bij het exporteren kunt u de afmetingen in duim instellen voor het nieuwe WMF bestand. (waar u het ook meeneemt).

  • Verbeterde instelling van de werkomgevingsparameters
    De instelling van de DesignCAD werkomgeving kreeg een verbeterde interface. Meer toetsen maken het gebruik van dit dialoogvenster nog meer intuïtief.

Wat is nieuw in DesignCAD 3000?

Nieuwe 2D eigenschappen

  • Invoegen van deuren en ramen (Insert Door and Window):
    Deze opdracht laat je de keuze tussen verschillende soorten deuren en ramen. Deze deuren en ramen kunnen naadloos toegevoegd worden aan elke enkele of dubbele lijn. Je kan ook de draairichting van deze deur en de uitlijning in een dubbele lijn bepalen.

  • Dubbele lijn methode (Double Line Mode)
    Deze nieuwe opdracht laat de gebruiker toe om automatisch elke 2D lijn als dubbele lijn te tekenen met een vooraf bepaalde breedte maat. Eenvoudig door te klikken op de dubbellijnicoon in de werkbalk. De gebruiker kan hier ook bepalen welk eindpunt een afsluiting krijgt (1ste - 2de of beide) ook de uitlijning van de pen (links / rechts of midden op de lijn) kan aangeduid worden.

  • De automatische trimfunctie verwijdert de overlappende lijnstukjes op de kruisingen tijdens het tekenen.

  • Aangrijppunt of magneet zoeker (Snap locator)
    Deze nieuwe eigenschap toont automatisch de plaats van het aangrijppunt wanneer dit actief is. Een klein rechthoekje op de lijn, in de omgeving van de cursor, zal de gebruiker tonen welke aangrijppunten gebruikt kunnen worden afhankelijk van de gekozen optie.

  • Raaklijn magneet (Tangent snap)
    Wij hebben een nieuwe opdracht toegevoegd aan de aangrijp - of magneetpunten “werkbalk”.
    Deze raaklijn magneet  zal vanaf een eerste startpunt, een tweede raaklijnpunt aanduiden op het lijndeel van een (cirkel)element in de omgeving van de cursor.

  • Afschuin opdracht (Chamfer command)
    De afschuinopdracht werd aangepast en laat nu toe de maat van elke zijde van de afschuining vrij te bepalen of een diepte en een afschuinhoek te bepalen.

  • Opdracht Kopiëren van een sectie (Section Copy Command)
    Met de sectie kopie opdracht kan met een bepaalde sectie van de tekening kopiëren. De opdracht activeert een selectie rechthoek en alles wat zich binnen de rechthoek bevind, wordt gekopieerd naar het klembord.

  • Haakse lijn methode (Ortho Line Mode)
    Overgaan naar een rechte of haakse lijn methode kan gemakkelijk aan en uitgeschakeld worden in de werkbalk of door op de H-toets te drukken tijdens het tekenen van een lijn.

  • Aanpassen van meervoudige lijnen gelijktijdig (Trim Multiple Lines)
    Deze nieuwe opdracht laat de gebruiker toe een enkele lijn te aan te passen aan meerdere lijnen.
    Activeer de opdracht en selecteer de lijnen in volgorde.

Nieuwe en verbeterde 3D eigenschappen

  • Sneller !!
    De DesignCAD motor geeft verbeterde prestaties dit resulteert in een zuiver en snel werkend programma.

  • Ondersteuning voor 3D hardware versnelling (OPEN-GL)
    Een lijnenbeeld, Snel geschaduwd, zachte overgang geschaduwd of wis verborgen lijnen met camera bekeken word nu in real-time getoond. Dit laat gebruikers toe om in deze fotografische methode verder te werken zonder dat zij gedwongen worden in een lijnenbeeld te werken.

  • Onderdeel van een gebogen vlak (Slice by Curved Surface)
    Onderdeel van een gebogen vlak opdracht veroorlooft beter een losse hand creatie van volumen. Teken een Curve -met de Surface Patch opdracht- die het 3D volume volledig doorsnijdt en het programma gebruikt deze curve als grens voor het te verwijderen volume. De gebruiker bepaalt nadien welke zijde word weggewist.

  • Uitgebreide Volume of Vaste vorm verwerking
    DesignCAD’s nieuwe “Exclusive Or” opdracht verwijdert een gemeenschappelijk volume uit twee vaste vormen. De “Segregate” (scheiding) opdracht is gelijk aan “Exclusive Or” maar het gemeenschappelijk volume is enkel uitgesneden en laat dit overblijfsel in de tekening als het derde volume

  • Verbeterd spiraal tekenen van objecten in 3D
    DesignCAD’s -Sweep command- opdracht laat toe om een specifieke variabele stap (Pitch) en een radiale instelling te bepalen om echte spiraalvormen te maken zoals kurkentrekkers, schroefdraad en spiraal veren.

  • Verberg / Schaduw (inkleuren met schaduwing) alle zichten  (Hide/Shade All Vieuws)
    In de wis verborgen lijn opdracht (Hidden Line Removal) kan nu optioneel gekozen worden of het volledige active zicht of alle zichten of een onderdeel van een zicht behandeld word. Ook in de kleurovergang methode kan men bepalen voor welk zicht de toepassing moet gebruikt worden.

  • Snij een hoek af opdracht (Cut Corner Command)
    DesignCAD heeft deze nieuwe opdracht ingevoerd voor het afschuinen van hoeken van 3D volumen. Selecteer de opdracht en klik op de gewenste hoek van het volume. De gebruiker kan ook de radius van de snede instellen.

  • Snij een rand af opdracht (Cut edge command)
    Deze opdracht is gelijk aan Snij een hoek af opdracht. Deze snij een rand af opdracht laat de gebruiker toe een rand af te schuinen van 3D volumen.

  • Door Uw tekening wandelen  (Walk Through Mode)
    Met de “Walk Through Mode” creëert U eenvoudige animaties in de 3D omgeving. U kan sleutelbeelden instellen en rond of door een voorwerp wandelen.

Karakteristieke verbeteringen (2D en 3D)

  • Het beeld draaien of roteren (Image Rotate)
    Wij hebben de mogelijkheid toegevoegd om beelden gemakkelijk 360° rond te laten draaien door ingave van de hoek of gewoon stapsgewijze. (na opgave van de stap)

  • Verbeterde invoer / uitvoer in DWG en DXF formaat (Import / Export in DWG and DXF)
    DesignCAD MAX aanvaardt nu de invoer van arceerpatronen en kan deze ook uitvoeren. Hierdoor blijft het origineel patroon en de schaal behouden. Ook punt eenheden kunnen nu uitgevoerd worden in DWG en DXF formaat.

  • Stapelen en ordenen van beelden
    Deze nieuwe optie staat de gebruiker toe Onderdelen van de tekening te verplaatsen naar boven, naar achter of vóór een ander deel van de tekening. Met een eenvoudige klik vanuit de right-click pop up menu of in het menu Edit / Selection edit.

  • Verbeterde auto teken kenmerken (Auto Trace)
    De auto teken (Auto Trace) opdracht werd herbouwd om betere resultaten te bekomen en biedt veel meer mogelijkheden en instellingen om een raster of bitmap beeld om te zetten in vectoriele tekening met behoud van lijnen en curven.

  • Bladruimte indeling (Saving Paper Space Lay-outs)
    DesignCAD MAX kan nu uw verschillende bladruimte instellingen benoemen en opslaan met uw tekeningen. Vooral nuttig wanneer verschillende gebruikers hun tekeningen delen.

  • Verbeterde “selecteer alles” (Select All) opdracht
    De “select all” in DesignCAD MAX werd veranderd om alléén bewerkbare elementen te selecteren, dit maakt het makkelijk voor de gebruiker om meerdere onderdelen gelijktijdig te bewerken zonder ongewild andere onderdelen te wijzigen.

  • Verbeterde Arceerpatroon (Hatch Pattern)
    Elk arceerpatroon in de tekening worden nu opgeslagen in de DesignCAD File. Ook de opvul opdracht bij arceerpatroon werd opnieuw gemaakt voor betere en fijnere resultaten.

  • Handgrepen  (Retaining Handels)
    DesignCAD MAX slaat tot 2 handgrepen op in de 2D functie en 3 in de 3D functie voor het eenvoudiger en vlotter bewerken van het element.

  • Meervoudige instellingen van de bladruimte
    DesignCAD MAX ondersteunt nu de door de gebruiker ingestelde bladruimte zichten.

  • Verbeterde tekst verwerking
    De tekst is nu vlotter te bedienen, de oude 2D en 3D tekst opdracht is nu samengebracht in één opdracht knop de keuze tussen 2D en 3D kan nu eenvoudiger van hieruit bepaald worden.

  • Snel afdrukken van het actief scherm
    Wij hebben een icoon toegevoegd op de werkbalk dat het actief zoomscherm snel afdrukt in plaats van het scherm met de volledige tekening. Een klik op het icoon en onmiddellijk wordt het aktief scherm afgedrukt.

  • Groepsgewijs converteren (Batch Convert)
    Deze nieuwe mogelijkheid laat toe bestanden van verschillend formaat om te zetten naar DesignCAD bestanden. Voeg de bestanden in het “Batch Convert” window in en activeer de opdracht. Een Batch script File wegschrijven voor meervoudig gebruik is ook mogelijk.

  • Verbeterd opties voor ontwerp van Beeldbestanden
    De opdracht staat de gebruiker toe om de afmeting en het type van het beeldbestand te bepalen. Hij kan een keuze maken tussen Lijntekening, wis verborgen lijnen of kleurovergang. Hij kan ook de lengte en de breedte van het beeld bepalen.

  • Verbetering van de afdruk opties
    Je kan nu de afdruk enkel op zwart / wit instellen of printen met grafische versnelling door deze opties aan te duiden in het dialoog menu. Onze dialoog menu is nu onderverdeeld voor gemakkelijker gebruik.

  • Overzetten van een lijn naar een dubbele lijn (Convert to Double Line)
    De “omzetting naar Dubbele lijn” opdracht, (in het Edit menu) Laat je gelijk welke bestaande lijn veranderen in een dubbele lijn alleen door er op te klikken.

  • Betere lijn scheiding en verbinding opdrachten
    De “Splits volgens afstand” (Split by Distance) of “Splits aan de hand van punten” (Split by points) zal een opening maken in een dubbele lijn en deze afsluiten. (Cap) Deze functie is ideaal voor het maken van gaten voor deuren en ramen.

  • Realistische lichtbron instellingen – meebewegend met het oogpunt
    U hebt nu een optie om de instelling van de verlichting mee te laten draaien met de ingestelde zichthoek. Eens dat je de belichting en de intensiteit ingesteld hebt onder de gewenste hoek kan je de tekening draaien, dan beweegt de verlichting mee alsof je dit meedraagt terwijl je rond het onderwerp loopt.

  • Verbeterde informatiestructuur
    DesignCAD’s tekening info opdracht toont nu een informatiestructuur voor het gemakkelijk opsporen van tekenobjecten.

  • Verbeterde tekst optie bij de maataanduiding
    Je kan nu snel een maataanduiding tekst in de info box bewerken met de “Fixed Text” optie. Je hoeft niet langer een maataanduiding in onderdelen uit elkaar te halen om de inhoud van de tekst te wijzigen.

  • Verbeterde Online documentatie
    DesignCAD heeft nu meerdere nieuwe leerprogramma’s geschreven en ingevoegd in de help bestanden om je snel verder te helpen.







DesignCAD dot.gif (852 octets) Prijzen dot.gif (852 octets) Upgrades dot.gif (852 octets) Opleiding dot.gif (852 octets) What's new in DesignCAD MAX dot.gif (852 octets) 2D Symbolen dot.gif (852 octets) 3D Symbolen dot.gif (852 octets) Voorbeelden dot.gif (852 octets) Concretes referenties  dot.gif (852 octets) Gratis Presentatie dot.gif (852 octets) Demo CD dot.gif (852 octets) Training CDs dot.gif (852 octets) Developper Kit dot.gif (852 octets) Bijzondere Voorwaarden voor het Onderwijs



Copyright COMEPLAN. Prijslijst geldig op .De prijzen zijn exclusief  BTW  en kunnen zonder aankondiging gewijzigd worden. Prijzen geldig voor afhaling in onze kantoren. Illustraties zijn niet bindend. Onze algemeen voorwaarden zijn van toepassing en zijn beschikbaar op aanvraag. - Bedrijfinformatie
